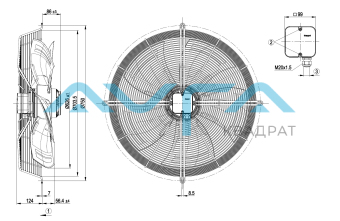

Осевой вентилятор ebmpapst S8D630AN0705
Артикул:
S8D630AN0705
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель: epM Постоянный/переменный ток: AC Номинальное напряжение: 400 [VAC] Скорость вращения: 450 [rpm] Входная мощность: 145 [W] Потребляемый ток: 0.32 [A] Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 65 [°C] Степень защиты: 54 CAT Монтажное положение: Shaft horizontal or rotor on bottom; rotor on top on request KLM Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество лопаток: 5 KLM Диаметр крыльчатки: mm 630 CAT Вес: kg 14 KLM Одно/трехфазная сеть: 3~ -
AC осевой вентилятор - HyBlade серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 = V1 = синий L2 = U1 = черный L3 = W1 = коричневый W2 желтый U2 зеленый V2 белый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-106078-1
Измерение: LU-106168-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 525 128 0,3 6365 0 3745 0 2 400 490 137 0,31 5360 10 3155 0,04 3 400 465 143 0,32 4485 18 2640 0,07 4 400 450 145 0,32 3595 25 2115 0,1 5 400 335 55 0,12 4105 0 2415 0 6 400 305 56 0,12 3390 4 1995 0,02 7 400 290 57 0,12 2795 7 1645 0,03 8 400 275 60 0,18 2225 10 1310 0,04
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-106083-1
Измерение: LU-114254-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 480 570 181 0,34 6895 0 4060 0 2 480 535 188 0,35 5935 10 3495 0,04 3 480 495 194 0,36 4825 20 2840 0,08 4 480 470 200 0,36 3590 30 2110 0,12 5 480 355 72 0,14 4290 0 2525 0 6 480 325 73 0,14 3650 4 2145 0,02 7 480 305 73 0,14 2970 8 1750 0,03 8 480 285 80 0,21 2185 11 1285 0,04
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_S8D630AN0705_KM98149_ Размер: 688,7 кб
-
