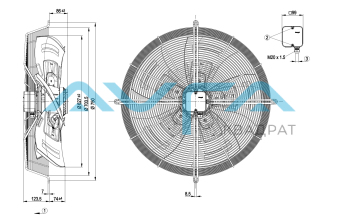

Осевой вентилятор ebmpapst S8D630AM0101
Артикул:
S8D630AM0101
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 65 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Звуковая мощность [dB(A)] Номинальное напряжение 400 Скорость вращения, об/мин 650 Входная мощность, кВт 0.37 Потребляемый ток 0.88 [A] Степень защиты IP54 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 630 Вес kg 14.5 KLM -
AC осевой вентилятор - HyBlade серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 = V1 = синий L2 = U1 = черный L3 = W1 = коричневый W2 желтый U2 зеленый V2 белый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-107041-1
Измерение: LU-107573-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 680 298 0,83 9415 0 5545 0 2 400 665 333 0,85 8195 25 4820 0,1 3 400 655 354 0,87 7110 40 4185 0,16 4 400 650 370 0,88 5900 55 3470 0,22 5 400 545 185 0,37 7630 0 4490 0 6 400 510 197 0,39 6290 14 3705 0,06 7 400 490 203 0,4 5355 23 3150 0,09 8 400 470 210 0,41 4380 30 2580 0,12
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-107043-1
Измерение: LU-107575-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 480 795 454 0,91 11070 0 6515 0 2 480 780 492 0,94 9905 25 5830 0,1 3 480 760 534 0,98 8460 50 4980 0,2 4 480 740 580 1 6590 75 3880 0,3 5 480 590 265 0,44 8315 0 4895 0 6 480 550 274 0,45 7015 12 4130 0,05 7 480 520 281 0,47 5830 24 3435 0,1 8 480 500 290 0,5 4455 34 2625 0,14
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_S8D630AM0101_KM98149_ Размер: 792,1 кб
-
