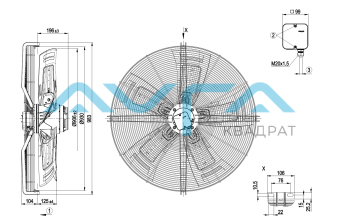

S6D910-CA01-01 Осевой вентилятор ebmpapst
Артикул:
S6D910CA0101
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток AC Минимальная температура окружающей среды, °C -25 [°C] Максимальная температура окружающей среды, °C 50 [°C] Количество фаз 3 Уровень шума, dB 77 [dB(A)] Номинальное напряжение, В 400 Скорость вращения, об/мин 885 Входная мощность, кВт 2,48 Потребляемый ток, A 5.15 [A] Степень защиты IP 54 Количество лопаток 5 KLM Диаметр крыльчатки, мм 910 Вес, кг kg 35.9 KLM -
AC осевой вентилятор серповидные лопасти (S серии) с защитной решёткой для сопла
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 =V1 = синий L2 =U1 = черный L3 =W1 = коричневый W2 желтый U2 зеленый V2 белый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-136151-1
Измерение: LU-118398-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 925 1848 4,31 32605 0 19190 0 2 400 910 2084 4,59 29275 50 17230 0,2 3 400 900 2298 4,86 25515 100 15020 0,4 4 400 885 2480 5,15 20790 150 12235 0,6 5 400 785 1290 2,44 26945 0 15860 0 6 400 745 1412 2,67 23445 32 13800 0,13 7 400 715 1491 2,82 19925 61 11725 0,24 8 400 685 1570 2,9 15805 87 9305 0,35
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления -
Data_sheet_RU_-_S6D910CA0101_KM98149_ Размер: 816,8 кб
-
