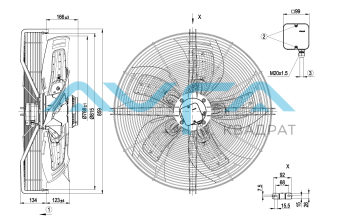

Осевой вентилятор ebmpapst S6D800CD0101
Артикул:
S6D800CD0101
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Звуковая мощность 72 [dB(A)] Номинальное напряжение 400 Скорость вращения, об/мин 880 Входная мощность, кВт 1.94 Потребляемый ток 3.9 [A] Степень защиты IP54 Монтажное положение Any KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 800 Вес kg 31.3 KLM -
AC осевой вентилятор - HyBlade серповидные лопасти (S серии) с защитной решёткой для сопла
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 =V1 = синий L2 =U1 = черный L3 =W1 = коричневый W2 желтый U2 зеленый V2 белый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-113998-1
Измерение: LU-115288-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 925 1380 3,3 24110 0 14190 0 2 400 910 1585 3,44 20770 60 12225 0,24 3 400 900 1725 3,61 17800 110 10475 0,44 4 400 880 1940 3,9 13170 160 7755 0,64 5 400 780 1000 1,85 20430 0 12025 0 6 400 735 1080 1,98 16895 40 9945 0,16 7 400 710 1133 2,08 14115 69 8305 0,28 8 400 670 1210 2,23 10030 92 5905 0,37
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_S6D800CD0101_KM98149_ Размер: 826,2 кб
-
