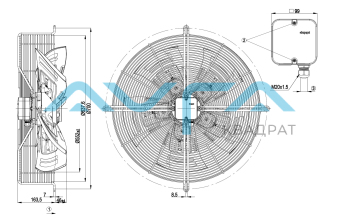

Осевой вентилятор ebmpapst S6D560AJ0302
Артикул:
S6D560AJ0302
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 70 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Звуковая мощность 65 [dB(A)] Номинальное напряжение 400 Скорость вращения, об/мин 870 Входная мощность, кВт 0.45 Потребляемый ток 0.88 [A] Степень защиты IP54 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 560 Вес kg 13.3 KLM -
AC осевой вентилятор серповидные лопасти (S серии), одностороннее всасывание с защитной решёткой для укороченного сопла
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 =V1 = синий L2 =U1 = черный L3 =W1 = коричневый W2 желтый U2 зеленый V2 белый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-111122-1
Измерение: LU-113342-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 905 361 0,78 8815 0 5190 0 2 400 895 391 0,81 7975 25 4695 0,1 3 400 880 420 0,83 6890 50 4055 0,2 4 400 870 450 0,88 5430 75 3195 0,3 5 400 730 251 0,42 7220 0 4250 0 6 400 700 262 0,44 6315 16 3720 0,06 7 400 680 274 0,46 5355 30 3150 0,12 8 400 660 280 0,48 4150 43 2440 0,17
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_S6D560AJ0302_KM98149_ Размер: 767,1 кб
-
