Осевой вентилятор ebmpapst S4E500AM0302
Артикул:
S4E500AM0302
0 руб./шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Задать вопрос
-
Завод-изготовитель: epM Постоянный/переменный ток: AC Номинальное напряжение: 230 [VAC] Скорость вращения: 1300 [rpm] Входная мощность: 680 [W] Потребляемый ток: 3.0 [A] Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 65 [°C] Степень защиты: 54 CAT Монтажное положение: Shaft horizontal or rotor on bottom; rotor on top on request KLM Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество лопаток: 5 KLM Диаметр крыльчатки: mm 500 CAT Вес: kg 13 KLM Одно/трехфазная сеть: 1~ Звуковая мощность: [dB(A)] -

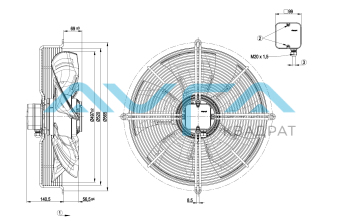

Чертёж изделия
- Направление потока воздуха «V»
- Момент затяжки: 1 ± 0,2 Нм
- Диаметр кабеля: мин. 7,5 мм; момент затяжки: 1,3±0,2 Нм
Схема подключения
- L = U1 = синий
- Z коричневый
- N = U2 = черный
- PE зеленый/желтый
- TOP серый
Характеристики: производительность по воздуху 50 Hz
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-107128-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора Данные действительны только при указаных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U f n Pe I LpAin LwAin LwAout qV Pfs qV Pfs V Hz min-1 W A dB(A) dB(A) dB(A) m3/h Pa cfm in.wg 1 230 50 1380
513
2,25 68
75
75
8905
0 5240 0,00 2 230 50 1355 572 2,51 65
72 72 7900 50
4650 0,20
3 230 50
1330
626 2,74 63 70 70 6610
100 3890 0,40
4 230 50
1300
680 3,00 66 73 73 4930 150 2900 0,60
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · LpAin = Уровень звуков. давления со стороны всасывания LwAin = Уровень звуковоймощности со стороны всасывания · LwAout = Уровень звуковоймощности со стороны нагнетания · qV = Расход воздуха · pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Hz
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-107130-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора Данные действительны только при указаных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U f n Pe I LpAin LwAin LwAout qV Pfs qV Pfs V Hz min-1 W A dB(A) dB(A) dB(A) m3/h Pa cfm in.wg 1 230 60 1530
793 3,45 70
77
78
9850 0 5800 0,00 2 230 60 1485 830 3,62 68
75 75
8945 40
5265 0,16
3 230 60 1445
854 3,74 66
73 73 8170 70 4810 0,28
4 230 60 1400
880 3,88 65 71 71 7240 100 4260 0,40
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · LpAin = Уровень звуков. давления со стороны всасывания LwAin = Уровень звуковоймощности со стороны всасывания · LwAout = Уровень звуковоймощности со стороны нагнетания · qV = Расход воздуха · pfs = Увелич. давления - Направление потока воздуха «V»
-
