    -Осевой вентилятор ebmpapst S4E500AE0301

    Осевой вентилятор ebmpapst S4E500AE0301

    • Осевой вентилятор ebmpapst S4E500AE0301
    • Осевой вентилятор ebmpapst S4E500AE0301
    Артикул: S4E500AE0301
    Rated 4.5/5 based on 11 customer reviews
    Доступно
    Под заказ
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
    Поделиться
    • Характеристики
    • Описание
    • Техническая документация
    • Задать вопрос
    • Постоянный/переменный ток AC
      Минимальная температура окружающей среды: -40 [°C]
      Максимальная температура окружающей среды: 70 [°C]
      Максимально допустимая темп.окружающей среды °C +80 KLM
      Минимально допустимая темп.окружающей среды °C -40 KLM
      Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT
      Количество фаз 1
      Номинальное напряжение 230
      Скорость вращения, об/мин 1330
      Входная мощность, кВт 0.71
      Потребляемый ток 3.1 [A]
      Степень защиты IP54
      Количество лопаток 5 KLM
      Диаметр крыльчатки, мм 500
      Вес kg 13.5 KLM
    • AC осевой вентилятор серповидные лопасти (S серии) с защитной решёткой для укороченного сопла

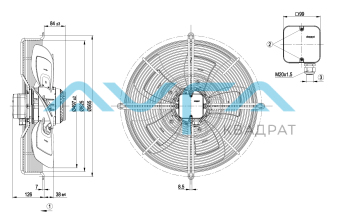

      Чертёж изделия



      1. Направление потока воздуха «V»
      2. Момент затяжки: 1,5±0,2 Нм
      3. Диаметр кабеля: мин. 6 мм, макс. 12 мм; момент затяжки: 2,0±0,3 Нм


      Схема подключения



      •  L = U1 = синий
      •  Z коричневый
      •  N = U2 = черный
      •  PE зеленый/желтый
      •  TOP серый


      Характеристики: производительность по воздуху 50 Hz



      Измерение:  LU-73435-1

      Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора Данные действительны только при указаных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.


      Данные измерений


      U f n Pe I qV Pfs  qV Pfs
      V Hz min-1  W A m3/h Pa cfm in.wg
      1 230 50 1395
      526
      2,31 8700 0    5120 0,00
      2 230 50
      1380
      578
      2,53 7870 50
      4630 0,20
      3 230 50
      1360
      624 2,73 6825 100 4015 0,40
      4 230 50
      1330
      710
      3,10 5015 160 2950 0,64


       Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления


      Характеристики: производительность по воздуху 60 Hz




      Измерение:  LU-73436-1

      Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора Данные действительны только при указаных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке


      Данные измерений


      U f n Pe I qV Pfs  qV Pfs
      V Hz  min-1  W A m3/h Pa cfm in.wg
      1 230 60 1575
      848
      3,70
      9800 0    5770 0,00
      2 230 60 1555
      869
      3,79
      9195 35
      5410 0,14
      3 230 60 1525
      895 3,90 8515 70 5010 0,28
      4 230 60 1490
      920
      4,05
      7865 100 4630 0,40


       Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
    • Data_sheet_RU_-_S4E500AE0301_KM98149_ Размер: 607,9 кб
