Осевой вентилятор ebmpapst S4E450AP0106
Артикул:
S4E450AP0106
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды F2-2 CAT Количество фаз 1 Номинальное напряжение 230 Скорость вращения, об/мин 1400 Входная мощность, кВт 0.245 Потребляемый ток 1.1 [A] Степень защиты IP44 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 450 Вес kg 7.2 KLM -

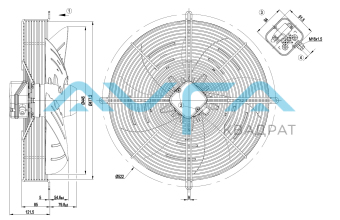

AC осевой вентилятор серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
L = U1 = синий Z коричневый N = U2 = черный PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-33262-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 1400 245 1,1 5705 0 3360 0 2 230 1385 265 1,19 5235 30 3080 0,12 3 230 1365 286 1,28 4680 60 2755 0,24 4 230 1340 306 1,36 4100 85 2415 0,34
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-33263-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 1600 355 1,55 6495 0 3825 0 2 230 1580 364 1,58 6165 20 3630 0,08 3 230 1555 377 1,64 5900 35 3470 0,14
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления -
Data_sheet_RU_-_S4E450AP0106_KM98149_ Размер: 471,2 кб
-
