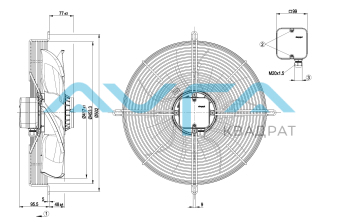

Осевой вентилятор ebmpapst S4E420AU0303
Артикул:
S4E420AU0303
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 55 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 1 Номинальное напряжение 230 Скорость вращения, об/мин 1360 Входная мощность, кВт 0.28 Потребляемый ток 1.25 [A] Степень защиты IP54 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 420 Вес kg 6.6 KLM -
AC осевой вентилятор серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
L = U1 = синий Z коричневый N = U2 = черный PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-71823-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 1400 230 1,06 5025 0 2955 0 2 230 1385 248 1,12 4470 40 2630 0,16 3 230 1375 260 1,17 3950 70 2325 0,28 4 230 1360 280 1,25 3320 95 1955 0,38
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-71831-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 1595 325 1,42 5745 0 3380 0 2 230 1570 348 1,52 5215 40 3070 0,16 3 230 1545 364 1,58 4740 70 2790 0,28 4 230 1520 385 1,68 4100 100 2415 0,4
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления -
Data_sheet_RU_-_S4E420AU0303_KM98149_ Размер: 468,1 кб
-
