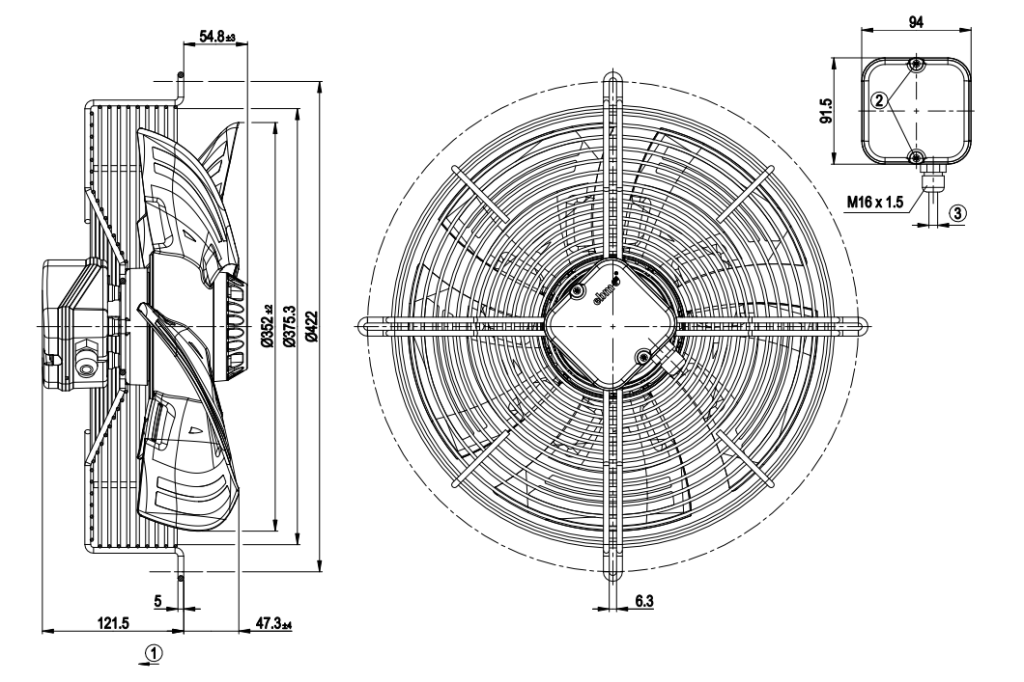

AC осевой вентилятор - HyBlade серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
|
L
|
= U1 = синий
|
|
Z
|
коричневый
|
|
N
|
= U2 = черный
|
|
PE
|
зеленый/желтый
|
Характеристики: производительность по воздуху 50 Гц
ρ = 1,179 kg/m³ ± 2 %
Измерение: LU-131320-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
230
|
1400
|
135
|
0,6
|
3305
|
0
|
1945
|
0
|
|
2
|
230
|
1380
|
145
|
0,64
|
2895
|
30
|
1705
|
0,12
|
|
3
|
230
|
1365
|
155
|
0,68
|
2465
|
60
|
1450
|
0,24
|
|
4
|
230
|
1340
|
165
|
0,73
|
1735
|
90
|
1020
|
0,36
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
