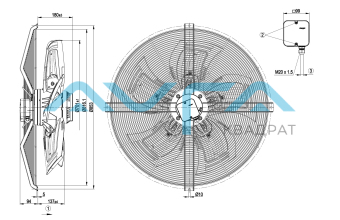

Осевой вентилятор ebmpapst S4D710BF0102
Артикул:
S4D710BF0102
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Звуковая мощность 80 [dB(A)] Номинальное напряжение 400 Скорость вращения, об/мин 1350 Входная мощность, кВт 2.38 Потребляемый ток 4.5 [A] Степень защиты IP54 Монтажное положение Any KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 710 Вес kg 30.3 KLM -
AC осевой вентилятор - HyBlade серповидные лопасти (S серии) с защитной решёткой для сопла
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 = U1 = черный L2 = V1 = синий
L3 = W1 = коричневый W2 желтый U2 зеленый V2 белый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-122073-1
Измерение: LU-122081-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1415 1570 3,45 20745 0 12210 0 2 400 1380 2009 3,94 17380 110 10230 0,44 3 400 1365 2238 4,26 14975 180 8815 0,72 4 400 1350 2380 4,5 12315 250 7250 1 5 400 1240 1230 2,09 18085 0 10645 0 6 400 1165 1481 2,52 14570 78 8575 0,31 7 400 1125 1595 2,72 12305 121 7240 0,49 8 400 1095 1660 2,76 9910 162 5830 0,65
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления -
Data_sheet_RU_-_S4D710BF0102_KM99339_ Размер: 788,8 кб
-
