S4D630-BR01-02 Осевой вентилятор ebmpapst

Осевой вентилятор S4D630-BR01-02 ebmpapst — это промышленный AC-вентилятор серии HyBlade с трёхфазным внешнероторным двигателем, предназначенный для систем вентиляции, охлаждения и кондиционирования. Модель рассчитана на перемещение больших объёмов воздуха, отличается стабильной работой, высокой надёжностью и подходит для эксплуатации в составе промышленного, холодильного и климатического оборудования.

Технические характеристики устройства S4D630-BR01-02

• Тип: осевой вентилятор
• Производитель: ebmpapst
• Серия: HyBlade
• Диаметр рабочего колеса: 630 мм
• Тип тока AC/DC/EC: AC
• Тип двигателя: AC, трёхфазный, внешний ротор
• Двигатель: M4D110-IA
• Фазность: 3~
• Напряжение питания: 400 В
• Частота сети: 50 Гц
• Схема подключения: Δ / Y
• Частота вращения: 1340 об/мин (Δ) / 1070 об/мин (Y)
• Потребляемая мощность: 1240 Вт (Δ) / 840 Вт (Y)
• Потребляемый ток: 2,50 А (Δ) / 1,45 А (Y)
• Максимальный воздушный поток: до 15100 м3/ч
• Максимальное противодавление: до 150 Па
• Уровень шума: около 79 дБ(A)
• Подшипники: шариковые
• Материал ротора: литой алюминий
• Степень защиты: IP54
• Класс изоляции: F
• Режим работы: S1 (непрерывный)
• Температурный диапазон работы: от −40 °C до +55 °C
• Масса: около 16 кг
• Материал лопастей: вкладыш из алюминиевой пластины, с полимерным покрытием PP
• Давление: 210 Pa
• Положение при монтаже: горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу

Области применения

• Промышленные системы вентиляции и кондиционирования
• Приточные и вытяжные установки высокой производительности
• Охлаждение теплообменников и технологического оборудования
• Холодильные установки, конденсаторы и испарители
• Инженерные системы производственных, складских и коммерческих объектов

Преимущества

• Высокая производительность для типоразмера 630 мм
• Надёжный трёхфазный двигатель с внешним ротором
• Подключение по схемам Δ / Y
• Шарикоподшипники с длительным сроком службы
• Широкий температурный диапазон эксплуатации

Аксессуары

• Монтажные фланцы и рамы
• Защитные решётки и кожухи
• Антивибрационные элементы
• Элементы подключения и крепёж

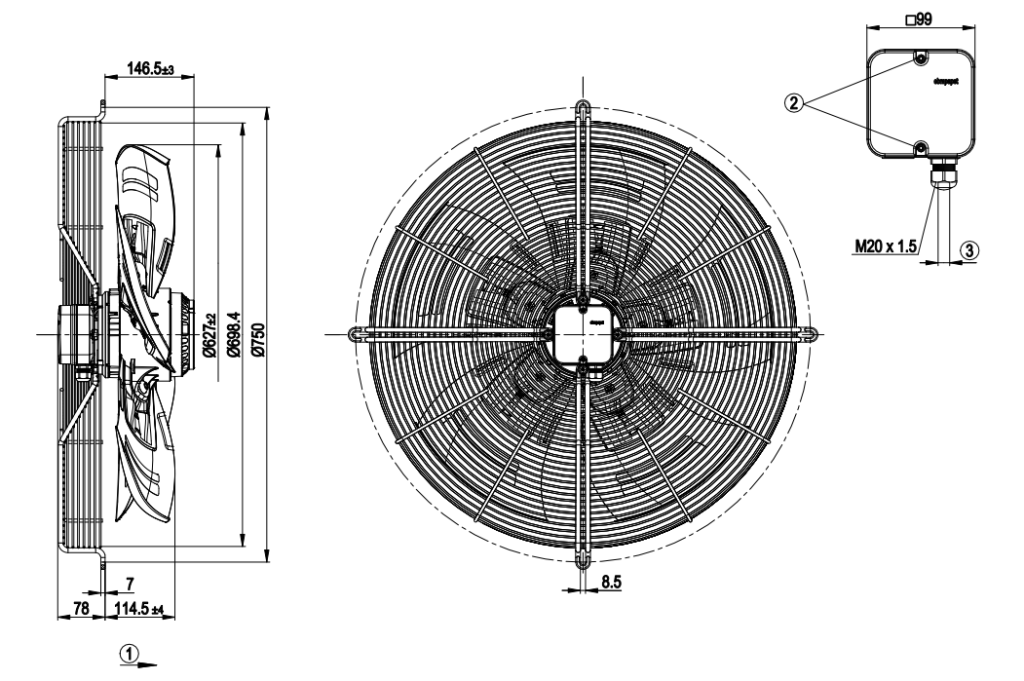

Чертеж изделия и габаритные размеры

Схема подключения:

Δ	Соединение по схеме треугольника
Y	Соединение по схеме звезды
L1	= U1 = черный
L2	= V1 = синий
L3	= W1 = коричневый
W2	желтый
U2	зеленый
V2	белый
TOP	2 x серый
PE	зеленый/желтый

Данные производительности по воздуху 50 Гц
