S4D630-AD01-01 Осевой вентилятор ebmpapst

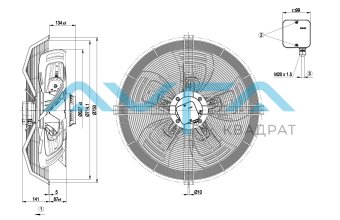

Чертеж вентилятора ebmpapst S4D630AD0101

1. Направление подачи «V»
2. Момент затяжки: 1,5±0,2 Н•м
3. Диаметр кабеля: мин. 7 мм, макс. 14 мм, момент затяжки: 2±0,3 Н•м

Схема подключения вентилятора ebmpapst S4D630AD0101

Характеристики производительности по воздуху 50 Hz вентилятора ebmpapst S4D630AD0101

Измерение: LU-115597-1

Измерение: LU-115637-1

Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора Данные действительны только при указаных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	Подкл.	U	f	n	Pe	I	LpAin	LwAin	LwAout	qV	Pfs	qV	Pfs
		V	Hz	min-1	W	A	dB(A)	dB(A)	dB(A)	m3/h	Pa	cfm	in.wg
1	Δ	400	50	1375	2116	4,07	71	79	80	19890	0	11705	0,00
2	Δ	400	50	1360	2299	4,29	71	78	79	17910	75	10540	0,30
3	Δ	400	50	1345	2465	4,56	71	77	78	15540	150	9145	0,60
4	Δ	400	50	1320	2630	4,78	73	80	80	13040	220	7675	0,88
5	Y	400	50	1150	1536	2,58	66	74	75	16680	0	9815	0,00
6	Y	400	50	1115	1615	2,71	65	72	73	14640	51	8615	0,20
7	Y	400	50	1080	1684	2,83	65	72	73	12540	98	7380	0,39
8	Y	400	50	1050	1750	2,95	67	74	73	10360	140	6100	0,56

Подкл. = Подключение · U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · LpAin = Уровень звуков. давления со стороны всасывания LwAin = Уровень звуковоймощности со стороны всасывания · LwAout = Уровень звуковоймощности со стороны нагнетания · qV = Расход воздуха · pfs = Увелич. давления
