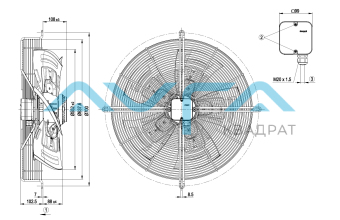

AC осевой вентилятор - HyBlade серповидные лопасти (S серии), одностороннее всасывание с защитной решёткой для укороченного сопла
Схема подключения:
|
Δ
|
Соединение по схеме треугольника
|
|
Y
|
Соединение по схеме звезды
|
|
L1
|
= U1 = черный
|
|
L2
|
= V1 = синий
|
|
L3
|
= W1 = коричневый
|
|
W2
|
желтый
|
|
U2
|
зеленый
|
|
V2
|
белый
|
|
TOP
|
2 x серый
|
|
PE
|
зеленый/желтый
|
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-110468-1
Измерение: LU-113343-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
400
|
1295
|
961
|
1,69
|
12600
|
0
|
7415
|
0
|
|
2
|
400
|
1270
|
1025
|
1,78
|
11340
|
50
|
6675
|
0,2
|
|
3
|
400
|
1250
|
1092
|
1,87
|
9810
|
100
|
5775
|
0,4
|
|
4
|
400
|
1220
|
1160
|
1,95
|
8270
|
140
|
4870
|
0,56
|
|
5
|
400
|
990
|
604
|
1,01
|
9640
|
0
|
5675
|
0
|
|
6
|
400
|
930
|
616
|
1,03
|
8390
|
27
|
4940
|
0,11
|
|
7
|
400
|
900
|
635
|
1,06
|
7155
|
53
|
4210
|
0,21
|
|
8
|
400
|
870
|
650
|
1,1
|
5935
|
72
|
3495
|
0,29
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха P
fs = Увелич. давления
