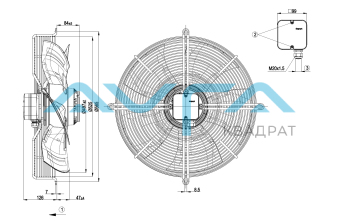

S4D500-AM01-03 Осевой вентилятор ebmpapst
Артикул:
S4D500AM0103
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток AC Минимальная температура окружающей среды, °C -40 [°C] Максимальная температура окружающей среды, °C 65 [°C] Количество фаз 3 Уровень шума, dB 75 [dB(A)] Номинальное напряжение, В 230 Скорость вращения, об/мин 1350 Входная мощность, кВт 0,69 Потребляемый ток, A 2.34 [A] Степень защиты IP 54 Количество лопаток 5 KLM Диаметр крыльчатки, мм 500 Вес, кг kg 13 KLM -
AC осевой вентилятор - HyBlade серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 = U1 = черный L2 = V1 = синий
L3 = W1 = коричневый W2 желтый U2 зеленый V2 белый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-110665-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1400 505 1,15 9125 0 5370 0 2 400 1380 570 1,22 8145 50 4795 0,2 3 400 1365 626 1,27 6955 100 4095 0,4 4 400 1350 690 1,35 5295 155 3115 0,62
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-110667-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1650 817 1,33 10830 0 6375 0 2 400 1630 895 1,41 9880 50 5815 0,2 3 400 1615 966 1,48 8930 100 5255 0,4 4 400 1590 1050 1,57 7645 160 4500 0,64
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_S4D500AM0103_KM98149_ Размер: 654,1 кб
-
