Осевой вентилятор ebmpapst S4D500AD0301
Артикул:
S4D500AD0301
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 80 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 1325 Входная мощность, кВт 0.82 Потребляемый ток 1.59 [A] Степень защиты IP54 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 500 Вес kg 13.4 KLM -

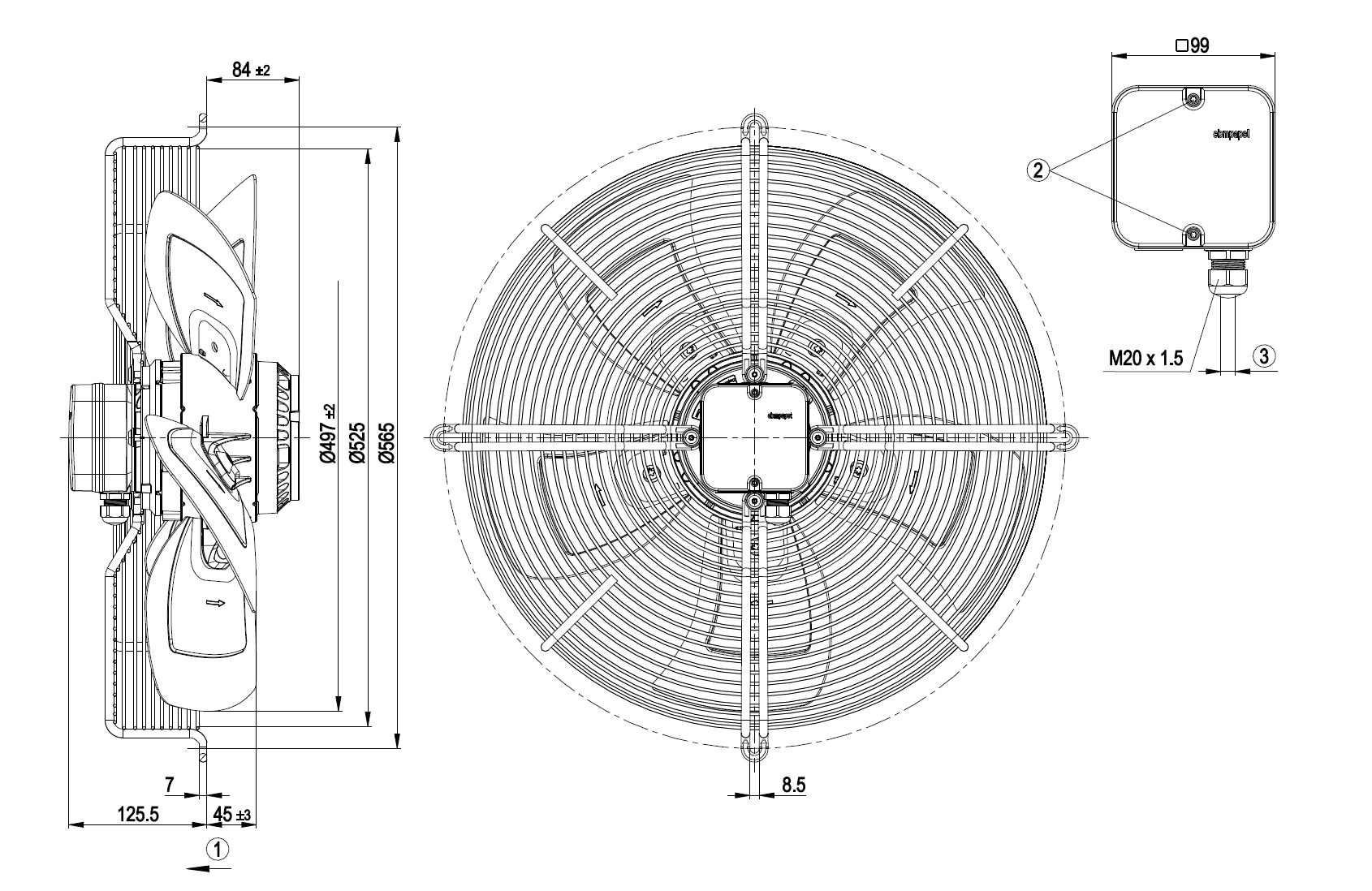

AC осевой вентилятор серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 = U1 = черный L2 = V1 = синий
L3 = W1 = коричневый W2 желтый U2 зеленый V2 белый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-100710-1
Измерение: LU-100714-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1380 615 1,28 9590 0 5645 0 2 400 1360 687 1,37 8435 60 4965 0,24 3 400 1345 753 1,44 6770 120 3985 0,48 4 400 1325 820 1,59 5460 160 3215 0,64 5 400 1160 454 0,76 8120 0 4780 0 6 400 1115 492 0,82 6915 41 4070 0,16 7 400 1070 521 0,87 5405 76 3180 0,31 8 400 1035 550 0,95 4275 98 2515 0,39
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-100711-1
Измерение: LU-100715-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 480 1620 996 1,54 11300 0 6650 0 2 480 1605 1072 1,63 10410 50 6130 0,2 3 480 1590 1142 1,7 9485 100 5585 0,4 4 480 1570 1220 1,86 8260 150 4860 0,6 5 480 1285 695 0,97 8975 0 5280 0 6 480 1250 724 1,02 8130 31 4785 0,12 7 480 1210 749 1,06 7265 58 4275 0,23 8 480 1170 770 1,13 6175 83 3635 0,33
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_S4D500AD0301_KM98149_ Размер: 632,9 кб
-
