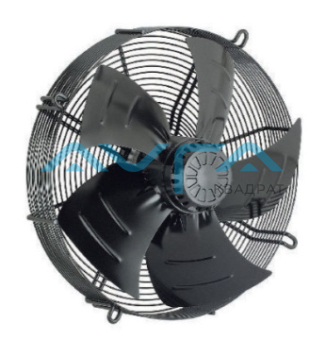

Осевой вентилятор ebmpapst S4D450AU0102
Артикул:
s4d450au0102
28 992 руб./шт
Под заказ
-
+
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Максимально допустимая темп.окружающей среды +80 °C Минимально допустимая темп.окружающей среды -40 °C Класс защиты от влаги (F) / класс защиты окружающей среды H2 Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 1250 Входная мощность, кВт 0.34 Потребляемый ток 0,61 A Степень защиты IP54 Монтажное положение Горизонтальное Количество лопаток 5 Диаметр крыльчатки, мм 450 Вес 7,2 кг -
AC осевой вентилятор ebmpapst S4D450-AU01-02 с серповидными лопастями (S серии) с защитной решёткой для укороченного сопла
Чертеж изделия: модель: S4D450AU0102
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме «звезда» L1
U1 = черный
L2
V2 = синий L3 W1 = коричневый W2 желтый
U2 зеленый V2 белый TOP 2 x серый
PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
Подкл.
U
n
I
qV
pfs
V min-1 A
m3/h
Pa
1 Δ
400 1350
0,49 5605 0 2 Δ
400 1320
0,53 4915 40 3 Δ
400 1295
0,56 4015 80 4 Δ
400 1250
0,61 2700 120 5 Y 400
1070
0,27 4420 0 6 Y 400
1015
0,29 3745 23 7 Y
400
960 0,31 2960 44 8 Y
400 875 0,33 1900 59
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Технические характеристики осевого вентилятора ebmpapst s4d450au0102 Размер: 496,3 кб
-
