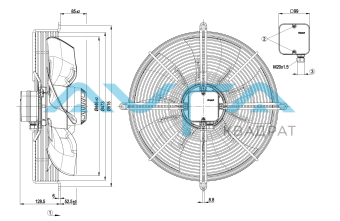

Осевой вентилятор ebmpapst S4D450AO1402
Артикул:
S4D450AO1402
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 65 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 1360 Входная мощность, кВт 0.48 Потребляемый ток 0.98 [A] Степень защиты IP54 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 450 Вес kg 9.5 KLM -
AC осевой вентилятор - HyBlade серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 = U1 = черный L2 = V1 = синий
L3 = W1 = коричневый W2 желтый U2 зеленый V2 белый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
ρ = 1,19 kg/m³ ± 2 %
Измерение: LU-107893-1
Измерение: LU-107309-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1400 386 0,88 7080 0 4165 0 2 400 1385 423 0,91 6250 50 3675 0,2 3 400 1370 456 0,95 5290 100 3110 0,4 4 400 1360 480 0,98 4175 140 2455 0,56 5 400 1195 285 0,49 6035 0 3550 0 6 400 1155 309 0,52 5250 35 3090 0,14 7 400 1130 328 0,55 4355 68 2565 0,27 8 400 1110 340 0,58 3385 92 1995 0,37
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
ρ = 1,19 kg/m³ ± 2 %
Измерение: LU-107898-1
Измерение: LU-108207-1
Измерение: LU-108205-1
Измерение: LU-108206-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 480 1645 628 1,03 8330 0 4905 0 2 480 1630 674 1,08 7655 50 4505 0,2 3 480 1615 716 1,12 6865 100 4040 0,4 4 480 1600 760 1,17 5715 160 3365 0,64 5 400 1570 580 1,03 7975 0 4695 0 6 400 1550 620 1,09 7300 45 4295 0,18 7 400 1530 657 1,15 6540 90 3850 0,36 8 400 1510 690 1,2 5420 145 3190 0,58 9 480 1335 459 0,65 6790 0 3995 0 10 480 1300 480 0,69 6145 32 3615 0,13 11 480 1265 499 0,72 5425 62 3190 0,25 12 480 1240 520 0,75 4435 96 2610 0,39 13 400 1175 375 0,65 5980 0 3520 0 14 400 1130 388 0,68 5360 24 3155 0,1 15 400 1095 398 0,7 4705 47 2770 0,19 16 400 1060 400 0,72 3840 72 2260 0,29
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_S4D450AO1402_KM98149_ Размер: 644,5 кб
-
