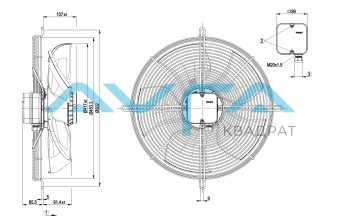

Осевой вентилятор ebmpapst S4D420BU0231
Артикул:
S4D420BU0231
31 210 руб./шт
Доступно
-
+
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 1360 Входная мощность, кВт 0.26 Потребляемый ток 0.52 [A] Степень защиты IP44 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 420 Вес kg 6.1 KLM -
AC осевой вентилятор серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 = U1 = черный L2 = V1 = синий
L3 = W1 = коричневый W2 желтый U2 зеленый V2 белый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-72485-1
Измерение: LU-143354-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1390 207 0,46 5015 0 2950 0 2 400 1375 231 0,48 4420 40 2600 0,16 3 400 1360 245 0,49 3850 70 2265 0,28 4 400 1360 260 0,52 3185 95 1875 0,38 5 400 1165 149 0,24 4150 0 2440 0 6 400 1125 160 0,26 3540 26 2085 0,1 7 400 1100 168 0,27 3055 44 1800 0,18 8 400 1060 185 0,31 2480 58 1460 0,23
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-143361-1
Измерение: LU-143367-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1545 298 0,52 5530 0 3255 0 2 400 1515 326 0,56 4930 40 2900 0,16 3 400 1490 346 0,59 4230 80 2490 0,32 4 400 1490 385 0,65 3405 110 2005 0,44 5 400 1110 189 0,31 3935 0 2315 0 6 400 1065 195 0,32 3405 19 2005 0,08 7 400 1020 200 0,33 2855 37 1680 0,15 8 400 970 220 0,37 2250 47 1325 0,19
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_S4D420BU0231_KM98149_ Размер: 513,7 кб
-
