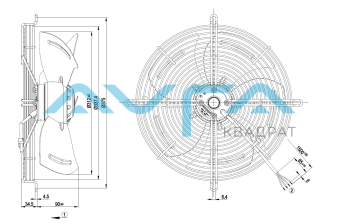

Осевой вентилятор ebmpapst S4D315BP3041
Артикул:
S4D315BP3041
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 80 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1+ CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 1420 Входная мощность, кВт 0.082 Потребляемый ток 0.25 [A] Степень защиты IP54 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 315 Вес kg 3.3 KLM -
AC осевой вентилятор серповидные лопасти (S серии), одностороннее всасывание с защитной решёткой для сопла
Схема подключения:
Двигатель трехфазного тока Y Соединение по схеме «звезда» 1 Левое вращение L1 =V1 = синий L2 = U1 = черный L3 =W1 = коричневый 2 Правое вращение L1 = U1 = черный L2 = V1 = синий L3 = W1 = коричневый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-55176-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1420 82 0,25 2425 0 1425 0 2 400 1400 91 0,25 2100 30 1235 0,12 3 400 1390 99 0,26 1820 50 1070 0,2 4 400 1370 107 0,26 1440 70 850 0,28
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-55182-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1630 102 0,22 2805 0 1650 0 2 400 1605 116 0,23 2510 30 1480 0,12 3 400 1575 129 0,24 2175 55 1280 0,22 4 400 1540 143 0,26 1700 85 1000 0,34
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_S4D315BP3041_KM98705_ Размер: 438,7 кб
-
