    -Осевой вентилятор ebmpapst S3G630AR8508

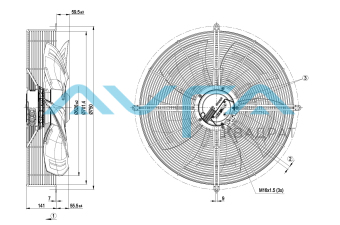

    Осевой вентилятор ebmpapst S3G630AR8508

    • Осевой вентилятор ebmpapst S3G630AR8508
    • Осевой вентилятор ebmpapst S3G630AR8508
    Артикул: S3G630AR8508
    Rated 4.5/5 based on 11 customer reviews
    0 руб./шт
    Под заказ
    Под заказ
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
    Поделиться
    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
    • Характеристики
    • Описание
    • Задать вопрос
    • Завод-изготовитель: epM
      Постоянный/переменный ток: EC
      Номинальное напряжение: 400 [VAC]
      Скорость вращения: 1140 [rpm]
      Входная мощность: 970 [W]
      Потребляемый ток: 1.6 [A]
      Минимальная температура окружающей среды: -40 [°C]
      Максимальная температура окружающей среды: 60 [°C]
      Степень защиты: 54 CAT
      Монтажное положение: Shaft horizontal or rotor on bottom; rotor on top on request KLM
      Максимально допустимая темп.окружающей среды °C +80 KLM
      Минимально допустимая темп.окружающей среды °C -40 KLM
      Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT
      Количество лопаток: 5 KLM
      Диаметр крыльчатки: mm 630 CAT
      Вес: kg 16.8 KLM
      Одно/трехфазная сеть: 3~
    • EC осевой вентилятор - HyBlade серповидные лопасти (S серии) с защитной решёткой для укороченного сопла

      Схема подключения:




      №  Подкл.  Маркирование  Цвет  Функция / назначение
      PE  -  PE  Подключение защитного провода
      KL1  1,2,3  L1,L2,L3  Питающее напряжение 3~, 50/60 Гц
      KL2  1 NC  Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки
      KL2  2 COM  Беспотенциальный сигнальный контакт, переключающий контакт, совместное подключение (2 A, макс. 250 В перем.тока, мин. 10 А, AC1)
      KL2  3 NO  Беспотенциальный сигнальный контакт, замыкающий контакт в случае ошибки
      KL3  1 OUT  Аналоговый выход, 0-10 В пост.тока, макс. 3 мА, БСНН Вывод текущего рабочего цикла двигателя:1 В соотв. 10 % рабочего цикла двигателя.
      10 В соотв. 100 % рабочего цикла двигателя.
      KL3  2, 8  GND  Исходные параметры интерфейса системы управления, БСНН
      KL3  3, 7  0-10 V  Управляющий вход/вход по действительному значению 0-10 В пост.тока, полное сопротивление 100 kΩ использовать только в виде альтернативы входу 4-20 мА, БСНН
      KL3  4 +10 V  Выход по напряжению 10 В пост.тока (+/- 3 %), макс. 10 мА,Питающее напряжение для внешн. устройств (например, потенциометр), БСНН
      KL3  5 +20 V  Выход по напряжению 20 В пост.тока (+25 %/-10 %), макс. 50 мА Питающее напряжение для внешн. устройств (например, датчики), БСНН
      KL3  6 4-20 mA  Управляющий вход/вход по действительному значению 4-20 мА, полное сопротивление 100 Ω,использовать только в качестве альтернативы входу 0-10 В, БСНН
      KL3  9, 11  RSB  Интерфейсный разъем RS485 для MODBUS, RSB
      KL3  10, 12  RSA  Интерфейсный разъем RS485 для MODBUS, RSA



      Характеристики: производительность по воздуху 50 Гц



      Измерение: LU-115687-1
      Измерение: LU-118125-1
      Измерение: LU-118126-1
      Измерение: LU-118127-1
      Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

      Данные измерений


      U n Ped I qV pfs qV pfs
        V min-1 W A m3/h Pa cfm in. wg
      1 400 1140 642 1,02 13770 0 8105 0
      2 400 1140 775 1,25 12360 60 7275 0,24
      3 400 1140 892 1,42 10650 120 6270 0,48
      4 400 1140 970 1,6 8920 170 5250 0,68
      5 400 1000 406 0,75 12020 0 7075 0
      6 400 1000 490 0,86 10750 45 6325 0,18
      7 400 1000 564 0,95 9280 91 5460 0,37
      8 400 1000 626 1,05 7830 131 4610 0,53
      9 400 800 224 0,45 9540 0 5615 0
      10 400 800 270 0,53 8595 29 5060 0,12
      11 400 800 300 0,58 7470 59 4395 0,24
      12 400 800 331 0,64 6290 84 3700 0,34
      13 400 600 109 0,25 7255 0 4270 0
      14 400 600 124 0,28 6520 17 3840 0,07
      15 400 600 139 0,31 5625 34 3310 0,14
      16 400 600 152 0,33 4730 48 2785 0,19

      Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
