    -Осевой вентилятор ebmpapst S3G630AE5551

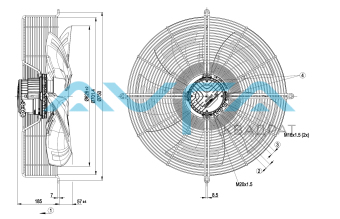

    Осевой вентилятор ebmpapst S3G630AE5551

    • Осевой вентилятор ebmpapst S3G630AE5551
    • Осевой вентилятор ebmpapst S3G630AE5551
    Артикул: S3G630AE5551
    Rated 4.5/5 based on 11 customer reviews
    0 руб./шт
    Под заказ
    Под заказ
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
    Поделиться
    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
    • Характеристики
    • Описание
    • Задать вопрос
    • Завод-изготовитель: epM
      Постоянный/переменный ток: EC
      Номинальное напряжение: 400 [VAC]
      Скорость вращения: 1000 [rpm]
      Входная мощность: 700 [W]
      Потребляемый ток: 1.1 [A]
      Минимальная температура окружающей среды: -25 [°C]
      Максимальная температура окружающей среды: 60 [°C]
      Степень защиты: 55 CAT
      Монтажное положение: Shaft horizontal or rotor on bottom; rotor on top on request KLM
      Максимально допустимая темп.окружающей среды °C +80 KLM
      Минимально допустимая темп.окружающей среды °C -40 KLM
      Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT
      Количество лопаток: 5 KLM
      Диаметр крыльчатки: mm 630 CAT
      Вес: kg 14.85 KLM
      Одно/трехфазная сеть: 3~
    • EC осевой вентилятор - HyBlade серповидные лопасти (S серии) с защитной решёткой для укороченного сопла

      Схема подключения:




      №  Подкл.  Маркирование   Функция / назначение
        1 PE  Защитный провод
        2 PE  Защитный провод
        3  L1  Питающее напряжение
        4 L2  Питающее напряжение
        5 L3  Питающее напряжение
        6 NC  Реле состояния, плавающий контакт состояния с нулевым потенциалом, размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс. 2 A (AC1) / мин. 10 мА,усиленная изоляция относительно сети и базисная изоляция относительно интерфейса управления
        7 COM  Реле состояния, плавающий контакт состояния с нулевым потенциалом, размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс. 2 A (AC1) / мин. 10 мА,усиленная изоляция относительно сети и базисная изоляция относительно интерфейса управления
        8 GND  Заземление для интерфейса управления, БСНН
        9 RSA  Сопряжение RS485 для MODBUS, RSA; БСНН
        10 RSB  Сопряжение RS485 для MODBUS, RSB; БСНН
        11 0-10 V Аналоговый вход (заданное значение) БСНН; 0–10 В; Ri = 100 к??; параметризируемая кривая
        12 +10 V  Выход постоянного напряжения 10 В пост. тока, БСНН, + 10 В ±3 %, макс. 10 мА, постоянная защита от коротких замыканий, напряжение питания для внешн. устройств (например,потенциометр);вход постоянного напряжения 24 В пост. тока для параметрирования через MODBUS без сетевого напряжения



      Характеристики: производительность по воздуху 50 Гц



      ρ = 1,15 kg/m³ ± 2 %
      Измерение: LU-158093-1
      Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

      Данные измерений


      U n Ped I qV pfs qV pfs
        V min-1 W A m3/h Pa cfm in. wg
      1 400 1000 473 0,77 12035 0 7085 0
      2 400 1000 561 0,9 10840 50 6380 0,2
      3 400 1000 629 1,01 9635 90 5670 0,36
      4 400 1000 700 1,1 8130 130 4785 0,52
      5 400 850 274 0,45 10030 0 5905 0
      6 400 850 324 0,52 9035 35 5320 0,14
      7 400 850 364 0,58 8035 63 4730 0,25
      8 400 850 408 0,65 6790 91 3995 0,37
      9 400 700 153 0,25 8260 0 4860 0
      10 400 700 181 0,29 7440 24 4380 0,1
      11 400 700 204 0,33 6615 43 3895 0,17
      12 400 700 228 0,36 5590 62 3290 0,25
      13 400 550 74 0,12 6490 0 3820 0
      14 400 550 88 0,14 5845 15 3440 0,06
      15 400 550 99 0,16 5200 26 3060 0,1
      16 400 550 110 0,18 4395 38 2585 0,15

      Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
