    -Осевой вентилятор ebmpapst S3G560AP6821

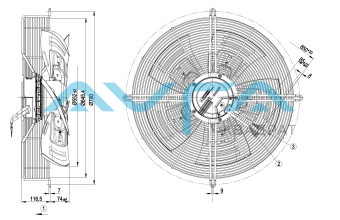

    Осевой вентилятор ebmpapst S3G560AP6821

    • Осевой вентилятор ebmpapst S3G560AP6821
    • Осевой вентилятор ebmpapst S3G560AP6821
    Артикул: S3G560AP6821
    Rated 4.5/5 based on 11 customer reviews
    Под заказ
    Под заказ
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
    Поделиться
    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
    • Характеристики
    • Описание
    • Техническая документация
    • Задать вопрос
    • Завод-изготовитель: epM
      Постоянный/переменный ток: EC
      Минимальная температура окружающей среды: -25 [°C]
      Максимальная температура окружающей среды: 60 [°C]
      Максимально допустимая темп.окружающей среды °C +80 KLM
      Минимально допустимая темп.окружающей среды °C -40 KLM
      Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT
      Одно/трехфазная сеть: 1~
      Звуковая мощность: 69 [dB(A)]
      Номинальное напряжение: 230 [VAC]
      Скорость вращения: 1000 [rpm]
      Входная мощность: 400 [W]
      Потребляемый ток: 1.8 [A]
      Степень защиты: 54 CAT
      Монтажное положение: Shaft horizontal or rotor on bottom; rotor on top on request KLM
      Количество лопаток: 5 KLM
      Диаметр крыльчатки: mm 560 CAT
      Вес: kg 13.2 KLM
    • EC осевой вентилятор - HyBlade серповидные лопасти (S серии) с защитной решёткой для укороченного сопла

      Схема подключения:




      №  Подкл.  Маркирование  Цвет  Функция / назначение
      1 1,2 PE  зеленый/желтый  Защитный провод
      1 3 N  синий  Питающее напряжение, нулевой провод, 50/60 Гц
      1 4 L  черный  Питающее напряжение, фаза, 50/60 Гц
      1 5 COM  белый 1  Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки (2 A, макс. 250 VAC, мин. 10 мА)
      1 6 NC  белый 2  Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки
      2 8 0 - 10 V  желтый  Управляющий вход, заданное значение 0-10 VDC, полное сопротивление 100 кΩ, БСНН
      2 11 10 VDC  красный  Выход по напряжению 10 VDC (+/-3%), макс. 10 мА,питающее напряжение для внешн. устройств (например, потенциометра), БСНН
      2 12 GND  синий  Исходные параметры интерфейса системы управления, БСНН



      Характеристики: производительность по воздуху 50 Гц



      ρ = 1,15 kg/m³ ± 2 %
      Измерение: LU-118048-1
      Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

      Данные измерений


      U n Ped I qV pfs qV pfs
        V min-1 W A m3/h Pa cfm in. wg
      1 230 1000 293 1,29 8360 0 4920 0
      2 230 1000 337 1,48 7470 35 4395 0,14
      3 230 1000 372 1,63 6370 70 3750 0,28
      4 230 1000 400 1,8 5250 100 3090 0,4
      5 230 850 182 0,8 7130 0 4195 0
      6 230 850 210 0,92 6380 26 3755 0,1
      7 230 850 233 1,02 5450 51 3210 0,2
      8 230 850 252 1,1 4495 74 2645 0,3
      9 230 700 102 0,45 5870 0 3455 0
      10 230 700 117 0,52 5255 17 3095 0,07
      11 230 700 130 0,57 4490 35 2640 0,14
      12 230 700 141 0,62 3700 50 2180 0,2
      13 230 550 49 0,22 4615 0 2715 0
      14 230 550 57 0,25 4130 11 2430 0,04
      15 230 550 63 0,28 3525 21 2075 0,08
      16 230 550 68 0,3 2910 31 1710 0,12

      Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления

    • Data_sheet_RU_-_S3G560AP6821_KM99339_ Размер: 897,5 кб
