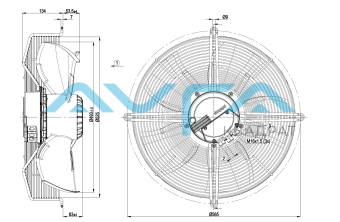

Осевой вентилятор ebmpapst S3G500AE3301
Артикул:
S3G500AE3301
Производитель:
ebmpapst
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 1440 Входная мощность, кВт 1.05 Потребляемый ток 1.9 [A] Степень защиты IP54 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 500 Вес kg 12.4 KLM -
EC осевой вентилятор серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение PE PE Подключение защитного провода KL1 1, 2, 3 L1, L2, L3 Питающее напряжение: 50/60 Гц KL2 1 NC Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки KL2 2 COM Беспотенциальный сигнальный контакт, переключающий контакт, совместное подключение (2 А, макс. 250 VAC,мин. 10 мА, AC1) KL2 3 NO Беспотенциальный сигнальный контакт, замыкающий контакт в случае ошибки KL3 1 OUT Аналоговый выход, 0-10 VDC, макс. 3 мА, БСНН Вывод текущего рабочего цикла двигателя:1 В соотв. 10 % рабочего цикла двигателя.10 В соотв. 100 % рабочего цикла двигателя..KL3 2, 8 GND Исходные параметры интерфейса системы управления, БСНН KL3 3, 7 0-10 V Управляющий вход/вход по действительному значению 0-10 VDC, полное сопротивление 100 к?, использовать только в виде альтернативы входу 4-20 мА, БСНН KL3 4 +10 V Выход по напряжению 10 VDC (+/-3%), макс. 10 мА, питающее напряжение для внешн.устройств (например, потенциометра), БСНН KL3 5 +20 V Выход по напряжению 20 VDC (+25%/-10%), макс. 50 мА, питающее напряжение для внешн.устройств (например, датчиков), БСНН KL3 6 4-20 mA Управляющий вход/вход по действительному значению 4-20 мА, полное сопротивление 100 ?,использовать только в качестве альтернативы входу 0-10 В, БСНН KL3 9, 11 RSB Интерфейсный разъем RS485 для ebmBus, RSB, БСНН KL3 10, 12 RSA Интерфейсный разъем RS485 для ebmBus, RSA, БСНН
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-102191
Измерение: LU-120643
Измерение: LU-120644
Измерение: LU-120645
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1440 918 17533 10630 0 - - 2 400 1440 979 20455 9735 60 - - 3 400 1440 1030 23377 8620 120 - - 4 400 1440 1050 32874 7075 180 - - 5 400 1195 499 0.92 8790 0 - - 6 400 1195 539 0.97 8080 44 - - 7 400 1195 562 43831 7165 83 - - 8 400 1195 567 43862 5865 124 - - 9 400 960 267 0.54 7105 0 - - 10 400 960 286 0.57 6515 29 - - 11 400 960 303 0.61 5765 54 - - 12 400 960 312 0.62 4710 80 - - 13 400 720 125 0.30 5345 0 - - 14 400 720 133 0.31 4910 16 - - 15 400 720 140 0.32 4345 30 - - 16 400 720 141 0.32 3545 46 - -
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления -
Data_sheet_EN_-_S3G500AE3301_KM68161_ Размер: 808,3 кб
-
