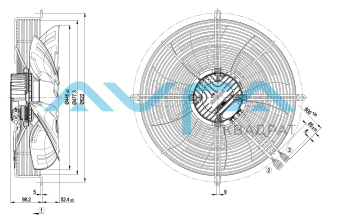

Осевой вентилятор ebmpapst S3G450LL03H1
Артикул:
S3G450LL03H1
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 1 Номинальное напряжение 230 Скорость вращения, об/мин 1500 Входная мощность, кВт 0.5 Потребляемый ток 2.2 [A] Степень защиты IP54 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 450 Вес kg 6.7 KLM -
EC осевой вентилятор - HyBlade серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение 1 1, 2 PE зеленый/желтый Защитный провод 1 3 N синий Напряжение питания, нулевой провод, 50/60 Гц 1 5 L черный Напряжение питания, фаза, 50/60 Гц 1 6 NC белый 1 Реле состояния, плавающий контакт состояния с нулевым потенциалом;размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока/2A (AC1)мин.10 мA, базисная изоляция к сети и усиленная изоляция к интерфейсу управления 1 7 COM белый 2 Реле состояния, плавающий контакт состояния с нулевым потенциалом; общее подключение, нагрузка на контакты 250 В перем. тока/2A (AC1) мин.10 мA, базисная изоляция к сети и усиленная изоляция к интерфейсу управления 2 8 0-10V желтый Аналоговый вход (заданное значение); 0-10 В; Ri = 100 kΩ; параметризируемая кривая 2 10 RSB коричневый RS485-интерфейс для MODBUS, RSB 2 11 RSA белый RS485-интерфейс для MODBUS, RSA 2 12 GND синий Опорный потенциал для интерфейса управления, БСНН 2 13 +10V красный Выход постоянного напряжения 10 В+10 В +/-3 %; макс. 10 мА; с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например потенциометр)
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-155850-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 1500 396 1,73 7355 0 4330 0 2 230 1500 438 1,91 6700 50 3945 0,2 3 230 1500 479 2,09 5825 100 3430 0,4 4 230 1500 500 2,2 4755 150 2800 0,6 5 230 1300 255 1,12 6360 0 3745 0 6 230 1300 284 1,24 5805 38 3415 0,15 7 230 1300 310 1,35 5045 75 2970 0,3 8 230 1300 333 1,45 4125 112 2425 0,45 9 230 1100 155 0,68 5380 0 3165 0 10 230 1100 172 0,75 4910 27 2890 0,11 11 230 1100 188 0,82 4270 54 2510 0,22 12 230 1100 202 0,88 3490 80 2055 0,32 13 230 900 85 0,37 4400 0 2590 0 14 230 900 94 0,41 4015 18 2365 0,07 15 230 900 103 0,45 3490 36 2055 0,14 16 230 900 110 0,48 2855 54 1680 0,22
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления -
Data_sheet_RU_-_S3G450LL03H1_KM99339_ Размер: 985,7 кб
-
