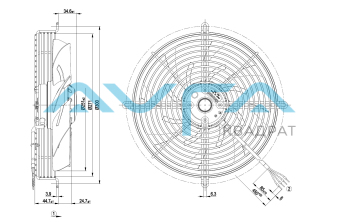

Осевой вентилятор ebmpapst S2D250AI0215
Артикул:
S2D250AI0215
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток AC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 65 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды F2-2 CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 2500 Входная мощность, кВт 0.1 Потребляемый ток 0.20 [A] Степень защиты IP54 Количество лопаток 9 KLM Диаметр крыльчатки, мм 250 Вес kg 2.3 KLM -
AC осевой вентилятор серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Схема подключения:
Двигатель трехфазного тока Y Соединение по схеме «звезда» L1 черный L2 синий L3 коричневый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-59965-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 2500 100 0,2 1830 0 1075 0 2 400 2425 111 0,21 1645 40 970 0,16 3 400 2360 120 0,21 1400 80 825 0,32 4 400 2310 127 0,22 905 122 530 0,49
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-59966-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 2650 140 0,23 1950 0 1150 0 2 400 2545 148 0,24 1750 40 1030 0,16 3 400 2450 158 0,25 1495 80 880 0,32 4 400 2350 166 0,26 975 125 575 0,5
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_S2D250AI0215_KM89188_ Размер: 429,4 кб
-
