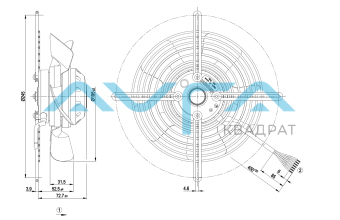

S2D200-BA02-02 Осевой вентилятор 200 мм ebmpapst
Артикул:
S2D200BA0202
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток AC Минимальная температура окружающей среды, °C -25 [°C] Максимальная температура окружающей среды, °C 75 [°C] Количество фаз 3 Номинальное напряжение, В 230 Скорость вращения, об/мин 2800 Входная мощность, кВт 0,053 Потребляемый ток, A 0.26 [A] Степень защиты IP 44 Количество лопаток 5 KLM Диаметр крыльчатки, мм 200 Вес, кг kg 1.7 KLM -
AC осевой вентилятор прямые лопасти (A серии) с защитной решёткой для сопла
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 = U1 = черный L2 = V1 = синий
L3 = W1 = коричневый W2 желтый U2 зеленый V2 белый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-58516-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 2800 53 0,15 800 0 470 0 2 400 2800 54 0,15 735 30 430 0,12 3 400 2800 56 0,15 645 60 380 0,24 4 400 2800 52 0,15 450 83 265 0,33
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-58517-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 3150 70 0,14 910 0 535 0 2 400 3150 71 0,14 830 40 490 0,16 3 400 3150 74 0,14 720 80 425 0,32 4 400 3150 69 0,13 500 110 295 0,44
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
-
Data_sheet_RU_-_S2D200BA0202_KM96942_ Размер: 400 кб
-
