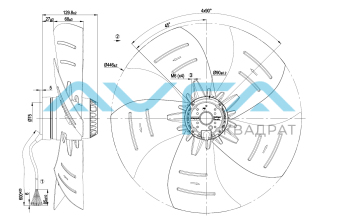

Осевой вентилятор ebmpapst A4D450AP0102
Артикул:
A4D450AP0102
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель: epM Постоянный/переменный ток: AC Номинальное напряжение: 230 [VAC] Скорость вращения: 1380 [rpm] Входная мощность: 200 [W] Потребляемый ток: 0.83 [A] Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 50 [°C] Степень защиты: Depending on installation and position as per EN 60034-5 KLM Монтажное положение: Shaft horizontal or rotor on bottom; rotor on top on request KLM Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 CAT Количество лопаток: 5 KLM Диаметр крыльчатки: mm 450 CAT Вес: kg 5.0 KLM Одно/трехфазная сеть: 3~ -
AC осевой вентилятор серповидные лопасти (S серии)
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 =U1 = черный L2 =V1 = синий L3 =W1 = коричневый W2 желтый U2 зеленый V2 белый TOP 2 x серый PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-27634-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1380 200 0,48 5445 0 3205 0 2 400 1345 235 0,53 4800 40 2825 0,16 3 400 1320 264 0,57 4050 80 2385 0,32 4 400 1285 301 0,61 2790 120 1645 0,48
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-27635-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1540 285 0,53 6040 0 3555 0 2 400 1505 314 0,58 5615 25 3305 0,1 3 400 1475 337 0,62 5200 50 3060 0,2 4 400 1450 355 0,64 4820 70 2835 0,28
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления -
Data_sheet_RU_-_A4D450AP0102_KM96928_ Размер: 493 кб
-
