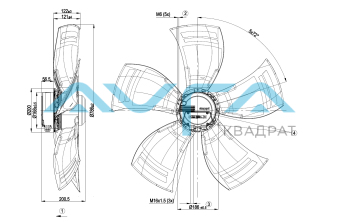

Осевой вентилятор ebmpapst A3G800AO8490

Артикул: A3G800AO8490

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Характеристики
Описание
Техническая документация
Задать вопрос

Завод-изготовитель:	epM
Постоянный/переменный ток:	EC
Номинальное напряжение:	400 [VAC]
Скорость вращения:	735 [rpm]
Входная мощность:	835 [W]
Потребляемый ток:	1.4 [A]
Минимальная температура окружающей среды:	-25 [°C]
Максимальная температура окружающей среды:	60 [°C]
Степень защиты:	54 CAT
Монтажное положение:	Shaft horizontal or rotor on bottom; rotor on top on request KLM
Максимально допустимая темп.окружающей среды	°C +80 KLM
Минимально допустимая темп.окружающей среды	°C -40 KLM
Класс защиты от влаги (F) / класс защиты окружающей среды	H2 CAT
Количество лопаток:	5 KLM
Диаметр крыльчатки:	mm 800 CAT
Вес:	kg 12.2 KLM
Одно/трехфазная сеть:	3~

EC осевой вентилятор- HyBlade серповидные лопасти (S серии)

Схема подключения:

№	Подкл.	Маркирование	Функция / назначение
PE	-	PE	Подключение защитного провода
KL1	1, 2 ,3	L1, L2, L3	Питающее напряжение, диапазон напряжений (см. на заводской табличке), 50/60 Гц
KL2	1	NC	Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки
KL2	2	COM	Беспотенциальный сигнальный контакт, переключающий контакт, совместное подключение (2 A, макс. 250 В перем.тока, мин. 10 А, AC1)
KL2	3	NO	Беспотенциальный сигнальный контакт, замыкающий контакт в случае ошибки
KL3	1	OUT	Аналоговый выход, 0-10 В пост.тока, макс. 3 мА, БСНН Вывод текущего рабочего цикла двигателя:1 В соотв. 10 % рабочего цикла двигателя.10 В соотв. 100 % рабочего цикла двигателя.
KL3	2, 8	GND	Исходные параметры интерфейса системы управления, БСНН
KL3	3, 7	0-10 V	Управляющий вход/вход по действительному значению 0-10 В пост.тока, полное сопротивление 100 kΩ использовать только в виде альтернативы входу 4-20 мА, БСНН
KL3	4	+10 V	Выход по напряжению 10 В пост.тока (+/- 3 %), макс. 10 мА,Питающее напряжение для внешн. устройств (например, потенциометр), БСНН
KL3	5	+20 V	Выход по напряжению 20 В пост.тока (+25 %/-10 %), макс. 50 мА Питающее напряжение для внешн. устройств (например, датчики), БСНН
KL3	6	4-20 mA	Управляющий вход/вход по действительному значению 4-20 мА, полное сопротивление 100 Ω,использовать только в качестве альтернативы входу 0-10 В, БСНН
KL3	9, 11	RSB	Интерфейсный разъем RS485 для MODBUS, RSB
KL3	10, 12	RSA	Интерфейсный разъем RS485 для MODBUS, RSA

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-117968-1
Измерение: LU-118106-1
Измерение: LU-118107-1
Измерение: LU-118105-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	400	735	514	0,87	18480	0	10875	0
2	400	735	632	1,04	16240	40	9560	0,16
3	400	735	732	1,2	13610	80	8010	0,32
4	400	735	835	1,4	11020	110	6485	0,44
5	400	650	338	0,66	16290	0	9590	0
6	400	650	398	0,77	14330	32	8435	0,13
7	400	650	476	0,86	11970	63	7045	0,25
8	400	650	521	0,89	9685	85	5700	0,34
9	400	525	185	0,39	13120	0	7720	0
10	400	525	223	0,46	11580	21	6815	0,08
11	400	525	253	0,51	9705	41	5710	0,16
12	400	525	276	0,55	7845	56	4615	0,22
13	400	400	90	0,23	9985	0	5875	0
14	400	400	107	0,26	8785	12	5170	0,05
15	400	400	120	0,28	7375	24	4340	0,1
16	400	400	127	0,29	5975	32	3515	0,13

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Data_sheet_RU_-_A3G800AO8490_KM99339_ Размер: 695,6 кб
