    -Осевой вентилятор ebmpapst A3G710AO8190

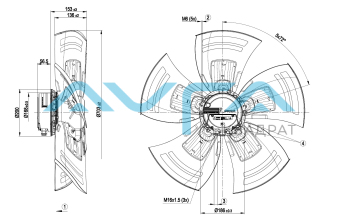

    Осевой вентилятор ebmpapst A3G710AO8190

    • Осевой вентилятор ebmpapst A3G710AO8190
    • Осевой вентилятор ebmpapst A3G710AO8190
    Артикул: A3G710AO8190
    Rated 4.5/5 based on 11 customer reviews
    0 руб./шт
    Под заказ
    Под заказ
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
    Поделиться
    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
    • Характеристики
    • Описание
    • Задать вопрос
    • Завод-изготовитель: epM
      Постоянный/переменный ток: EC
      Номинальное напряжение: 400 [VAC]
      Скорость вращения: 900 [rpm]
      Входная мощность: 930 [W]
      Потребляемый ток: 1.5 [A]
      Минимальная температура окружающей среды: -25 [°C]
      Максимальная температура окружающей среды: 60 [°C]
      Степень защиты: 54 CAT
      Монтажное положение: Shaft horizontal or rotor on bottom; rotor on top on request KLM
      Максимально допустимая темп.окружающей среды °C max. +80 KLM
      Минимально допустимая темп.окружающей среды °C min. -40 KLM
      Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT
      Количество лопаток: 5 KLM
      Диаметр крыльчатки: mm 710 CAT
      Вес: kg 12.3 KLM
      Одно/трехфазная сеть: 3~
      Звуковая мощность: 76 [dB(A)]
    • EC осевой вентилятор серповидные лопасти (S серии)


      Схема подключения:



      №  Подкл.  Маркирование  Функция / назначение
      PE  -  PE  Подключение защитного провода
      KL1  1, 2 ,3 L1, L2, L3 Питающее напряжение, диапазон напряжений (см. на заводской табличке), 50/60 Гц
      KL2  1 NC  Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки
      KL2  2 COM  Беспотенциальный сигнальный контакт, переключающий контакт, совместное подключение (2 A, макс. 250 В перем.тока, мин. 10 А, AC1)
      KL2  3 NO  Беспотенциальный сигнальный контакт, замыкающий контакт в случае ошибки
      KL3  1 OUT  Аналоговый выход, 0-10 В пост.тока, макс. 3 мА, БСНН Вывод текущего рабочего цикла двигателя:1 В соотв. 10 % рабочего цикла двигателя.10 В соотв. 100 % рабочего цикла двигателя.
      KL3  2, 8  GND  Исходные параметры интерфейса системы управления, БСНН
      KL3  3, 7  0-10 V  Управляющий вход/вход по действительному значению 0-10 В пост.тока, полное сопротивление 100 kΩ использовать только в виде альтернативы входу 4-20 мА, БСНН
      KL3  4 +10 V  Выход по напряжению 10 В пост.тока (+/- 3 %), макс. 10 мА,Питающее напряжение для внешн. устройств (например, потенциометр), БСНН
      KL3  5 +20 V  Выход по напряжению 20 В пост.тока (+25 %/-10 %), макс. 50 мА Питающее напряжение для внешн. устройств (например, датчики), БСНН
      KL3  6 4-20 mA  Управляющий вход/вход по действительному значению 4-20 мА, полное сопротивление 100 Ω,использовать только в качестве альтернативы входу 0-10 В, БСНН
      KL3  9, 11  RSB  Интерфейсный разъем RS485 для MODBUS, RSB
      KL3  10, 12  RSA  Интерфейсный разъем RS485 для MODBUS, RSA



      Характеристики: производительность по воздуху 50 Гц


      Измерение: LU-123826-1
      Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

      Данные измерений


      U n Ped I qV pfs qV pfs
        V min-1 W A m3/h Pa cfm in. wg
      1 400 900 602 1,02 15940 0 9380 0
      2 400 900 718 1,17 14420 42 8485 0,17
      3 400 900 827 1,3 12610 85 7420 0,34
      4 400 900 930 1,5 10500 125 6180 0,5
      5 400 750 340 0,58 13170 0 7750 0
      6 400 750 405 0,66 11910 29 7010 0,12
      7 400 750 465 0,73 10410 58 6125 0,23
      8 400 750 523 0,82 8670 85 5105 0,34
      9 400 600 174 0,3 10540 0 6205 0
      10 400 600 208 0,34 9530 18 5610 0,07
      11 400 600 238 0,38 8330 37 4900 0,15
      12 400 600 268 0,42 6940 55 4085 0,22
      13 400 450 73 0,12 7905 0 4650 0
      14 400 450 88 0,14 7145 10 4205 0,04
      15 400 450 100 0,16 6245 21 3675 0,08
      16 400 450 113 0,18 5205 31 3060 0,12


      Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
