Осевой вентилятор ebmpapst A3G630AH2309
Артикул:
A3G630AH2309
229 501 руб./шт
Доступно
-
+
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -40 [°C] Максимальная температура окружающей среды: 80 [°C] Класс защиты от влаги (F) / класс защиты окружающей среды H2 CAT Количество фаз 3 Ссылка на Яндекс.Маркет https://market.yandex.ru/ Номинальное напряжение 400 Скорость вращения, об/мин 1490 Входная мощность, кВт 3.1 Потребляемый ток 4.8 [A] Степень защиты IP55 Диаметр крыльчатки, мм 630 -

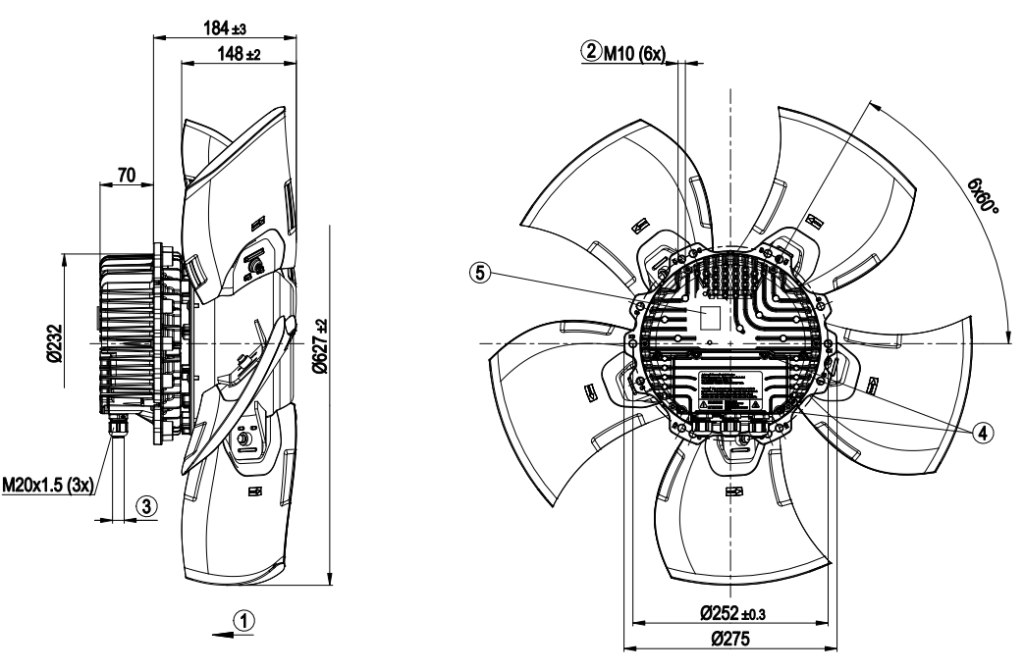

EC осевой вентилятор серповидные лопасти (S серии)
Схема подключения:
№ Подкл. Маркирование Функция / назначение KL1 1 L1 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц KL1 1 L2 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц KL1 1 L3 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц PE PE PE Заземляющая клемма, подключение защитного заземления KL2 1 NO Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке KL2 2 COM Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА KL2 3 NC Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке KL3 1 RSA Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН KL3 2 RSB Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН KL3 3,10 GND Заземление для интерфейса управления, БСНН KL3 4 Ain1U Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН KL3 5 +10 V Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН KL3 6 Ain1 I Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН KL3 7 Din1 Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН KL3 8 Din2 Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН KL3 9 Din3 Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН KL3 10 GND Заземление для интерфейса управления, БСНН KL3 11 Ain2 U Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН KL3 12 +20 V Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения KL3 13 Ain2 I Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН KL3 14 Aout Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-118665-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 1490 2464 3,75 21935 0 12910 0 2 400 1490 2690 4,11 19800 100 11655 0,4 3 400 1490 2915 4,46 17275 200 10170 0,8 4 400 1490 3100 4,8 13155 320 7740 1,28 5 400 1300 1585 2,41 18935 0 11145 0 6 400 1300 1745 2,67 17140 75 10085 0,3 7 400 1300 1889 2,89 14950 151 8800 0,61 8 400 1300 2066 3,16 11390 241 6705 0,97 9 400 1100 960 1,46 16020 0 9430 0 10 400 1100 1057 1,61 14500 54 8535 0,22 11 400 1100 1145 1,75 12650 108 7445 0,43 12 400 1100 1251 1,92 9640 173 5675 0,69 13 400 900 526 0,8 13110 0 7715 0 14 400 900 579 0,88 11865 36 6985 0,14 15 400 900 627 0,96 10350 72 6090 0,29 16 400 900 685 1,05 7885 116 4640 0,47
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления -
Data_sheet_RU_-_A3G630AH2309_KM94158_ Размер: 1018,2 кб
-
