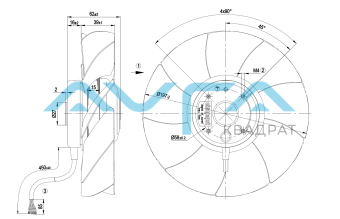

Осевой вентилятор 200 мм ebmpapst A2D200AI1801
Артикул:
A2D200AI1801
Производитель:
ebmpapst
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 45 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 2600 Входная мощность, кВт 0.068 Потребляемый ток 0.17 [A] Степень защиты IP44 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 9 KLM Диаметр крыльчатки, мм 200 Вес kg 1.6 KLM -
AC осевой вентилятор серповидные лопасти (А серии)
Схема подключения:
Двигатель трехфазного тока Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 =U1 = черный L2 =V1 = синий L3 =W1 = коричневый W2 желтый U2 зеленый V2 белый PE зеленый/желтый
Характеристики: производительность по воздуху 60 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-26981-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 2900 70 0,13 1020 0 600 0 2 400 2745 73 0,14 935 30 550 0,12 3 400 2670 78 0,14 815 60 480 0,24 4 400 2590 82 0,15 605 90 355 0,36
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления -
Data_sheet_RU_-_A2D200AI1801_KM96928_ Размер: 297,3 кб
-
