A4Q254-AJ01-12 Осевой вентилятор ebmpapst

Осевой вентилятор A4Q254-AJ01-12 ebmpapst — это промышленный вентилятор с однофазным двигателем с экранированными полюсами, предназначенный для вентиляции, охлаждения теплообменников, конденсаторов и другого климатического оборудования. Модель отличается надежной конструкцией, стабильной производительностью и рассчитана на длительную непрерывную эксплуатацию.

Технические характеристики устройства A4Q254-AJ01-12

• Тип: осевой вентилятор
• Производитель: ebmpapst
• Диаметр рабочего колеса: 254 мм
• Тип двигателя: AC, с экранированными полюсами
• Двигатель: M4Q045-CA
• Фазность: 1~
• Напряжение питания: 230 В
• Частота сети: 50/60 Гц
• Частота вращения: до 1300 об/мин
• Потребляемая мощность: до 85 Вт
• Потребляемый ток: до 0,38 А
• Максимальный воздушный поток: до 1480 м³/ч
• Максимальное статическое давление: до 78 Па
• Уровень шума: до 58 дБ(A)
• Подшипники: шарикоподшипники
• Материал рабочего колеса: листовая сталь с чёрным покрытием
• Материал ротора: окрашенная сталь
• Количество лопастей: 5
• Направление потока воздуха: A
• Направление вращения: по часовой стрелке (со стороны ротора)
• Степень защиты: IP44
• Класс изоляции: B
• Режим работы: S1 (непрерывный)
• Температурный диапазон эксплуатации: от −40 °C до +55 °C
• Масса: около 2,8 кг

Области применения

• Холодильное оборудование
• Конденсаторы и испарители
• Системы вентиляции и кондиционирования
• Охлаждение теплообменников
• Промышленное и коммерческое климатическое оборудование

Преимущества

• Компактный типоразмер 254 мм
• Надёжный двигатель с экранированными полюсами
• Шарикоподшипники с длительным сроком службы
• Стабильная работа в непрерывном режиме
• Степень защиты IP44

Аксессуары

• Защитные решётки
• Монтажные элементы и крепёж
• Антивибрационные элементы
• Соединительные кабели и клеммы

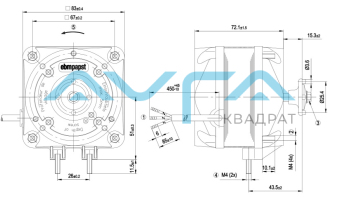

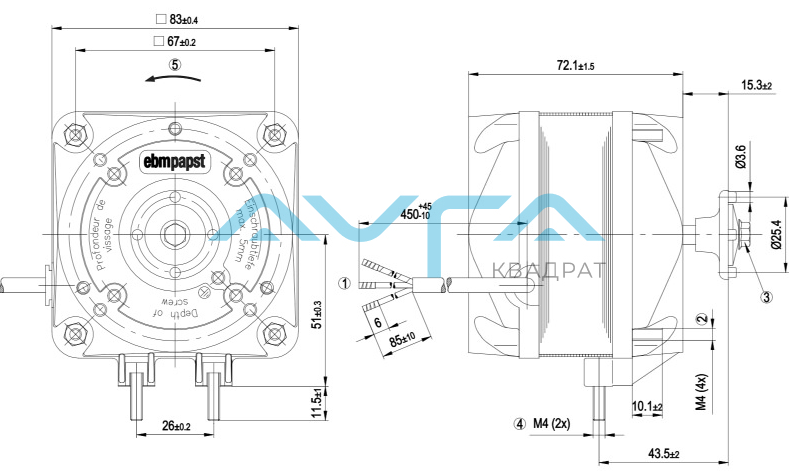

Чертеж изделия

1. Кабель ПВХ 0,5 мм2, 3x гофрированные соединения
2. Момент затяжки для гайки крепления корпуса вентилятора или защитной решетки 2,3 Нм
3. Момент затяжки для винта для крепления рабочего колеса вентилятора 1,4 Нм
4. Момент затяжки гайки для крепления монтажного кронштейна 2,3 Нм
5. Направление вращения против часовой стрелки, если смотреть на конец вала

Схема подключения

•  L = Синий
• PE = Желто/Зеленый
• N = Коричневый
• TOP = защита от тепловой перегрузки

Данные производительности по воздуху
