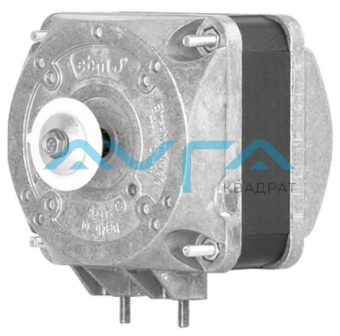

A4Q200-AD01-08 Осевой вентилятор ebmpapst

Осевой вентилятор A4Q200-AD01-08 ebmpapst — это компактный промышленный вентилятор с однофазным двигателем с экранированными полюсами, предназначенный для систем вентиляции, холодильного оборудования, охлаждения теплообменников и климатических установок. Модель отличается надежной конструкцией, стабильной работой и рассчитана на длительную непрерывную эксплуатацию.

Технические характеристики устройства A4Q200-AD01-08

• Тип: осевой вентилятор
• Производитель: ebmpapst
• Серия: A4Q200
• Диаметр рабочего колеса: 200 мм
• Тип двигателя AC/DC/EC: AC, с экранированными полюсами
• Двигатель: M4Q045-CA
• Фазность: 1~
• Напряжение питания: 230 В
• Частота сети: 50/60 Гц
• Частота вращения: до 1300 об/мин
• Потребляемая мощность: до 28 Вт
• Потребляемый ток: до 0,13 А
• Максимальный воздушный поток: до 830 м³/ч
• Максимальное статическое давление: до 52 Па
• Уровень шума: до 49 дБ(A)
• Подшипники: шариковые
• Материал рабочего колеса: листовая сталь с чёрным покрытием
• Материал ротора: окрашенная сталь
• Количество лопастей: 5
• Направление потока воздуха: A
• Направление вращения: по часовой стрелке
• Степень защиты: IP44
• Класс изоляции: B
• Режим работы: S1 (непрерывный)
• Температурный диапазон эксплуатации: от −40 °C до +55 °C
• Масса: около 2,0 кг

Области применения

• Холодильное оборудование
• Конденсаторы и испарители
• Системы вентиляции и кондиционирования
• Охлаждение теплообменников
• Промышленное и коммерческое климатическое оборудование

Преимущества

• Компактный типоразмер 200 мм
• Надёжный двигатель с экранированными полюсами
• Шарикоподшипники с длительным сроком службы
• Стабильная работа в непрерывном режиме
• Степень защиты IP44 для эксплуатации в промышленном оборудовании

Аксессуары

• Защитные решётки
• Монтажные элементы и крепёж
• Антивибрационные элементы
• Соединительные кабели и клеммы

Чертеж изделия и габаритные размеры

1. Соединительная линия из ПВХ, 3x наконечники из латуни
2. Момент затяжки гайки, для крепления настенного кольца или защитной решетки: 2,3 Нм
3. Момент затяжки винта, для крепления рабочего колеса: 1,4 Нм
4. Момент затяжки гайки для крепления монтажного кронштейна: 2,3 Нм
5. Направление вращения против часовой стрелки, если смотреть со стороны вала

Схема подключения

Данные графика скорости
