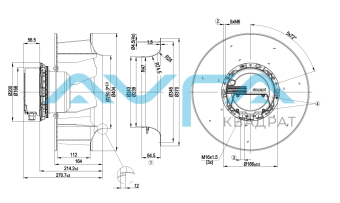

Центробежный вентилятор ebmpapst R3G355AX5690
Артикул:
R3G355AX5690
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 2140 Входная мощность, кВт 1 Потребляемый ток 1.65 [A] Степень защиты IP54 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 7 KLM Диаметр крыльчатки, мм 355 Вес kg 9.4 KLM -
EC центробежный вентилятор назад загнутые лопатки, одностороннее всасывание
Схема подключения:
№ Подкл. Маркирование Функция / назначение PE PE Подключение защитного провода KL1 1, 2, 3 L1, L2, L3 Питающее напряжение: 50/60 Гц KL2 1 NC Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки KL2 2 COM Беспотенциальный сигнальный контакт, переключающий контакт, совместное подключение (2 А, макс. 250 VAC,мин. 10 мА, AC1) KL2 3 NO Беспотенциальный сигнальный контакт, замыкающий контакт в случае ошибки KL3 1 OUT Аналоговый выход, 0-10 VDC, макс. 3 мА, БСНН Вывод текущего рабочего цикла двигателя:1 В соотв. 10 % рабочего цикла двигателя.10 В соотв. 100 % рабочего цикла двигателя..KL3 2, 8 GND Исходные параметры интерфейса системы управления, БСНН KL3 3, 7 0-10 V Управляющий вход/вход по действительному значению 0-10 VDC, полное сопротивление 100 кΩ, использовать только в виде альтернативы входу 4-20 мА, БСНН KL3 4 +10 V Выход по напряжению 10 VDC (+/-3%), макс. 10 мА, питающее напряжение для внешн.устройств (например, потенциометра), БСНН KL3 5 +20 V Выход по напряжению 20 VDC (+25%/-10%), макс. 50 мА, питающее напряжение для внешн.устройств (например, датчиков), БСНН KL3 6 4-20 mA Управляющий вход/вход по действительному значению 4-20 мА, полное сопротивление 100 Ω,использовать только в качестве альтернативы входу 0-10 В, БСНН KL3 9, 11 RSB Интерфейсный разъем RS485 для MODBUS, RSB KL3 10, 12 RSA Интерфейсный разъем RS485 для MODBUS, RSA,
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-106551-1
Измерение: LU-108544-1
Измерение: LU-106552-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 2140 656 1,14 5315 0 3130 0 2 400 2140 893 1,5 4345 400 2555 1,61 3 400 2140 1000 1,65 3390 650 1995 2,61 4 400 2140 918 1,54 2175 800 1280 3,21 5 400 1610 286 0,57 3945 0 2320 0 6 400 1595 350 0,68 3150 210 1855 0,84 7 400 1580 387 0,74 2450 350 1440 1,41 8 400 1585 366 0,7 1585 431 935 1,73 9 400 1080 113 0,28 2620 0 1540 0 10 400 1065 133 0,31 2070 90 1215 0,36 11 400 1065 143 0,33 1595 146 940 0,59 12 400 1060 135 0,32 1055 188 620 0,75
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Data_sheet_RU_-_R3G355AX5690_KM99339_ Размер: 517,7 кб
-
