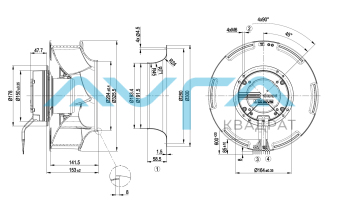

Центробежный вентилятор ebmpapst R3G310RO38A1
Артикул:
R3G310RO38A1
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 40 [°C] Количество фаз 1 Номинальное напряжение 230 Скорость вращения, об/мин 2180 Входная мощность, кВт 0.45 Потребляемый ток 2.0 [A] Степень защиты IP54 Монтажное положение Shaft horizontal or rotor on top; rotor on bottom on request KLM Диаметр крыльчатки, мм 310 -
EC центробежный вентилятор - RadiCal назад загнутые лопатки
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение 1 1 PE зеленый/желтый Защитный провод 1 3 N синий Питающее напряжение, нулевой провод, 50/60 Гц 1 4 L черный Питающее напряжение, фаза, 50/60 Гц 1 5 COM белый 1 Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки (2 A, макс. 250 VAC, мин. 10 мА) 1 6 NC белый 2 Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки 2 8 0 - 10 V желтый Управляющий вход, заданное значение 0-10 VDC, полное сопротивление 100 кΩ, БСНН 2 11 10 VDC красный Выход по напряжению 10 VDC (+/-3%), макс. 10 мА,питающее напряжение для внешн. устройств (например, потенциометра), БСНН 2 12 GND синий Исходные параметры интерфейса системы управления, БСНН
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-138323-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 2180 307 1,36 3250 0 1910 0 2 230 2180 404 1,77 2735 250 1610 1 3 230 2180 450 2 2105 450 1240 1,81 4 230 2180 399 1,75 1225 600 720 2,41 5 230 1800 171 0,76 2675 0 1575 0 6 230 1800 225 0,99 2250 171 1325 0,69 7 230 1800 254 1,11 1735 308 1020 1,24 8 230 1800 222 0,97 1010 407 595 1,63 9 230 1500 99 0,44 2230 0 1310 0 10 230 1500 130 0,57 1875 119 1105 0,48 11 230 1500 147 0,64 1445 214 850 0,86 12 230 1500 128 0,56 840 283 495 1,14 13 230 1200 51 0,23 1780 0 1050 0 14 230 1200 67 0,29 1500 76 885 0,31 15 230 1200 75 0,33 1155 137 680 0,55 16 230 1200 66 0,29 670 181 395 0,73
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Data_sheet_RU_-_R3G310RO38A1_KM99339_ Размер: 520,8 кб
-
