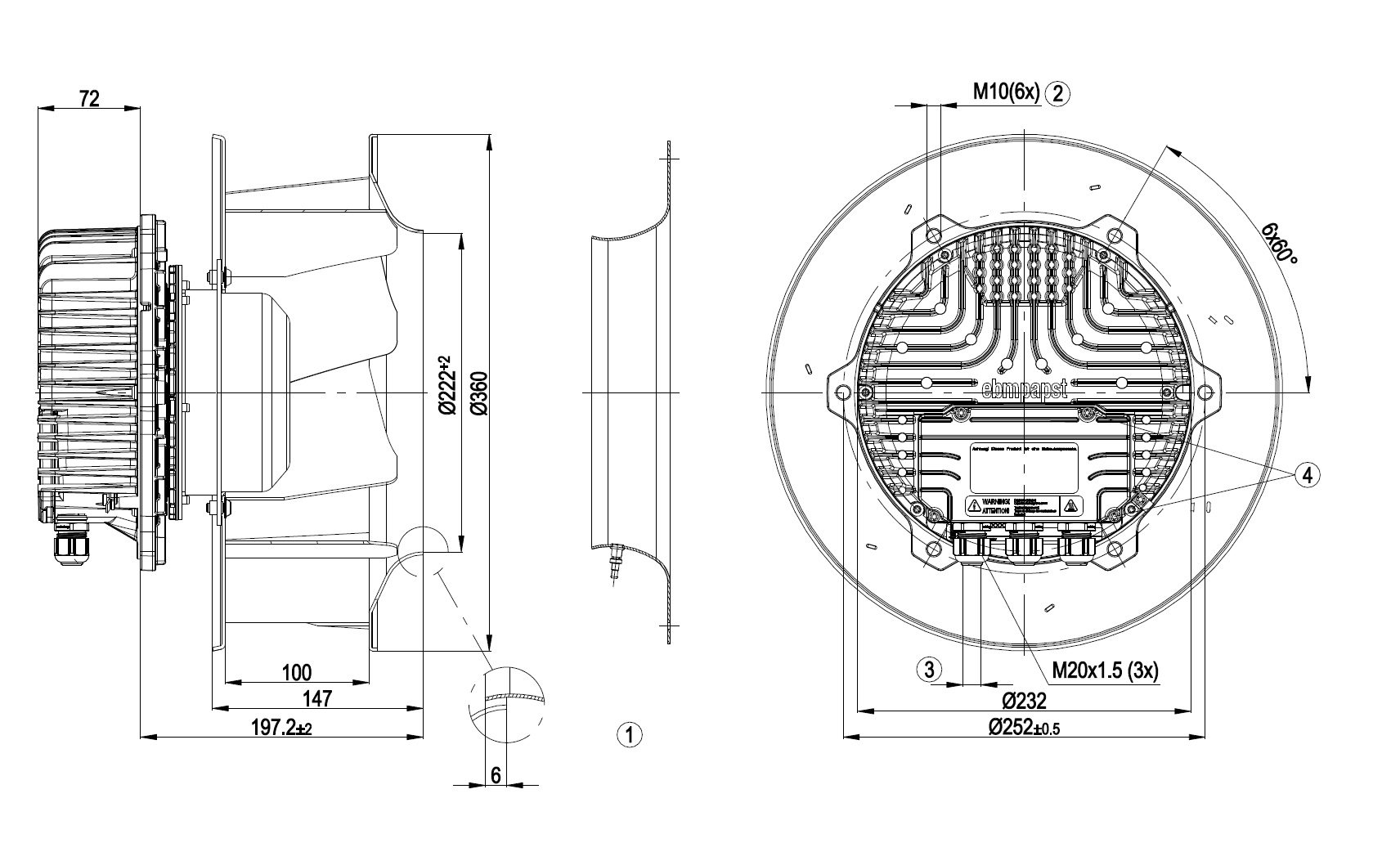

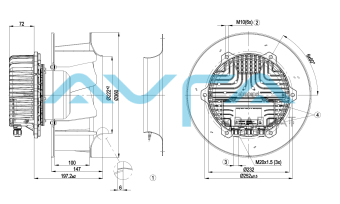

Центробежный (радиальный) вентилятор ebmpapst R3G310AX5421

Артикул: R3G310AX5421

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Характеристики
Описание
Техническая документация
Задать вопрос

Завод-изготовитель	epM
Постоянный/переменный ток	EC
Минимальная температура окружающей среды:	-25 [°C]
Максимальная температура окружающей среды:	60 [°C]
Максимально допустимая темп.окружающей среды	°C +80 KLM
Минимально допустимая темп.окружающей среды	°C -40 KLM
Класс защиты от влаги (F) / класс защиты окружающей среды	H1 CAT
Количество фаз	1
Звуковая мощность	79.9 [dB(A)]
Номинальное напряжение	230
Скорость вращения, об/мин	2850
Входная мощность, кВт	1.27
Потребляемый ток	5.6 [A]
Степень защиты	IP54
Монтажное положение	Shaft horizontal or rotor on bottom; rotor on top on request KLM
Количество лопаток	7 KLM
Диаметр крыльчатки, мм	310
Вес	kg 11.2 KLM

EC центробежный вентилятор назад загнутые лопатки, одностороннее всасывание

Схема подключения:

№	Подкл.	Маркирование	Цвет	Функция / назначение
KL1	1	L1	черный	Питающее напряжение, фаза
KL1	2	N	синий	Питающее напряжение, нулевой провод
PE	PE	PE	зеленый/желтый	Заземляющая клемма, подключение защитного заземления
KL2	1	NO	-	Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке
KL2	2	COM	белый 2	Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА
KL2	3	NC	белый 1	Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке
KL3	1	RSA	белый	Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН
KL3	2	RSB	коричневый	Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН
KL3	3	GND	синий	Заземление для интерфейса управления, БСНН
KL3	4	Ain1U	желтый	Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН
KL3	5	+10 V	красный	Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН
KL3	6	Ain1 I	-	Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН
KL3	7	Din1	-	Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН
KL3	8	Din2	-	Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	9	Din3	-	Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	10	GND	-	Заземление для интерфейса управления, БСНН
KL3	11	Ain2 U	-	Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН
KL3	12	+20 V	-	Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения
KL3	13	Ain2 I	-	Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН
KL3	14	Aout	-	Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-126020-1
Измерение: LU-131413-1
Измерение: LU-131415-1
Измерение: LU-131416-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2930	946	4,14	4980	0	2930	0
2	230	2895	1147	5,01	4340	425	2555	1,71
3	230	2850	1270	5,6	3410	760	2005	3,05
4	230	2850	1237	5,41	2300	1050	1355	4,22
5	230	2430	529	2,34	4165	0	2455	0
6	230	2430	663	2,91	3585	309	2110	1,24
7	230	2430	743	3,26	2925	556	1720	2,23
8	230	2430	751	3,29	1980	781	1165	3,14
9	230	1955	299	1,36	3345	0	1970	0
10	230	1955	360	1,61	2860	193	1685	0,77
11	230	1955	398	1,77	2335	356	1375	1,43
12	230	1955	400	1,78	1585	499	930	2
13	230	1465	139	0,72	2505	0	1475	0
14	230	1465	159	0,79	2130	106	1255	0,43
15	230	1465	177	0,86	1735	196	1020	0,79
16	230	1465	184	0,89	1185	280	700	1,12

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Data_sheet_RU_-_R3G310AX5421_KM99339_ Размер: 1,1 мб
