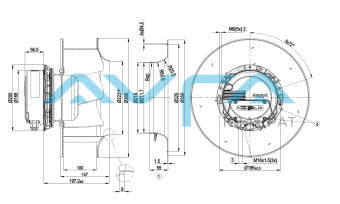

Центробежный (радиальный) вентилятор ebmpapst R3G310AX5290
Артикул:
R3G310AX5290
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 55 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 2580 Входная мощность, кВт 1 Потребляемый ток 1.63 [A] Степень защиты IP54 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 7 KLM Диаметр крыльчатки, мм 310 Вес kg 9 KLM -
EC центробежный вентилятор назад загнутые лопатки, одностороннее всасывание
Схема подключения:
№ Подкл. Маркирование Функция / назначение PE - PE Подключение защитного провода KL1 1, 2,3 L1,L2,L3 Питающее напряжение: 50/60 Гц KL2 1 NC Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки KL2 2 COM Беспотенциальный сигнальный контакт, переключающий контакт, совместное подключение (2 A, макс. 250 В перем.тока, мин. 10 мА, AC1) KL2 3 NO Беспотенциальный сигнальный контакт, замыкающий контакт в случае ошибки KL3 1 OUT Аналоговый выход, 0-10 В пост.тока, макс. 3 мА, БСНН Вывод текущего рабочего цикла двигателя: 1 В соотв. 10 % рабочего цикла двигателя.10 В соотв. 100 % рабочего цикла двигателя. KL3 2, 8 GND Исходные параметры интерфейса системы управления, БСНН KL3 3, 7 0-10 V Управляющий вход/вход по действительному значению 0-10 В пост.тока, полное сопротивление 100 kΩ использовать только в виде альтернативы входу 4-20 мА, БСНН KL3 4 +10 V Выход по напряжению 10 В пост.тока (+/- 3 %), макс. 10 мА,Питающее напряжение для внешн. устройств (например, потенциометр), БСНН KL3 5 +20 V Выход по напряжению 20 В пост.тока (+25 %/-10 %), макс. 50 мА Питающее напряжение для внешн. устройств (например, датчики), БСНН KL3 6 4-20 mA Управляющий вход/вход по действительному значению 4-20 мА, полное сопротивление 100 Ω,использовать только в качестве альтернативы входу 0-10 В, БСНН KL3 9, 11 RSB Интерфейсный разъем RS485 для MODBUS, RSB KL3 10, 12 RSA Интерфейсный разъем RS485 для MODBUS, RSA
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-164066-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 2580 697 1,29 4925 0 2900 0 2 400 2580 920 1,6 4050 400 2385 1,61 3 400 2580 1000 1,63 3035 700 1785 2,81 4 400 2580 899 1,59 1860 850 1095 3,41 5 400 2490 615 1,17 4710 0 2775 0 6 400 2435 775 1,43 3810 356 2240 1,43 7 400 2405 833 1,51 2820 607 1660 2,44 8 400 2440 748 1,39 1745 750 1025 3,01 9 400 1915 302 0,62 3630 0 2135 0 10 400 1885 374 0,75 2950 213 1735 0,86 11 400 1870 406 0,81 2190 367 1290 1,47 12 400 1885 363 0,73 1345 447 790 1,79 13 400 1270 111 0,28 2390 0 1410 0 14 400 1250 132 0,33 1950 93 1145 0,37 15 400 1245 141 0,34 1450 160 855 0,64 16 400 1250 128 0,31 890 195 525 0,78
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Data_sheet_RU_-_R3G310AX5290_KM99339_ Размер: 582,7 кб
-
