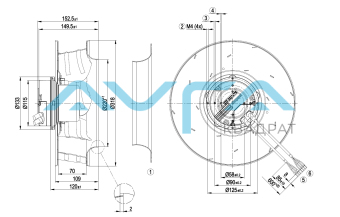

Центробежный (радиальный) вентилятор ebmpapst R3G310AO5201
Артикул:
R3G310AO5201
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 55 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды F3-1 CAT Количество фаз 1 Номинальное напряжение 230 Скорость вращения, об/мин 1925 Входная мощность, кВт 0.15 Потребляемый ток 1.1 [A] Степень защиты IP44 Монтажное положение Shaft horizontal or rotor on top; rotor on bottom on request KLM Количество лопаток 6 KLM Диаметр крыльчатки, мм 310 Вес kg 3.1 KLM -
EC центробежный вентилятор назад загнутые лопатки, одностороннее всасывание
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение 4 L черный Электропитание 230 VAC, 50-60 Гц, диапазон напряжений см. на заводской табличке 3 N синий Нулевой провод 1 PE зеленый/желтый Защитный провод 8 0-10 V PWM желтый Управляющий вход 0-10 В или ШИМ, с гальванической развязкой 9 Tach белый Выход по частоте вращения: Open Collector, 1 импульс на оборот, с гальванической развязкой 11 10V / max 1.1 mA красный Выход по напряжению 10 В/макс. 1,1 мА, с гальванической развязкой. 12 GND синий Подключение на массу интерфейса системы управления
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-69203-1
Измерение: LU-67778-1
Измерение: LU-67779-1
Измерение: LU-67780-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 1925 150 1,1 2245 0 1320 0 2 230 1810 174 1,29 1830 140 1075 0,56 3 230 1705 173 1,28 1240 260 730 1,04 4 230 1805 173 1,27 655 380 385 1,53 5 230 1670 100 0,75 1995 0 1175 0 6 230 1610 131 0,96 1645 114 970 0,46 7 230 1585 139 1 1165 228 685 0,92 8 230 1615 133 0,98 595 312 350 1,25 9 230 1395 60 0,47 1655 0 975 0 10 230 1350 78 0,59 1380 80 815 0,32 11 230 1340 85 0,64 980 162 580 0,65 12 230 1355 81 0,6 500 220 295 0,88 13 230 1025 28 0,23 1210 0 715 0 14 230 1005 36 0,28 1015 43 600 0,17 15 230 990 40 0,31 725 89 425 0,36 16 230 1005 37 0,29 370 120 215 0,48
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Data_sheet_RU_-_R3G310AO5201_KM99646_ Размер: 482,7 кб
-
