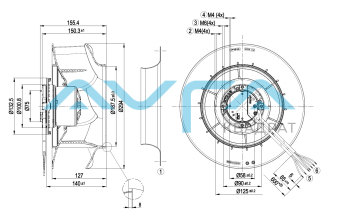

Центробежный (радиальный) вентилятор ebmpapst R3G280RB0203
Артикул:
R3G280RB0203
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель: epM Постоянный/переменный ток: EC Номинальное напряжение: 230 [VAC] Скорость вращения: 1910 [rpm] Входная мощность: 168 [W] Потребляемый ток: 1.4 [A] Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Степень защиты: 54 CAT Монтажное положение: Any KLM Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 CAT Количество лопаток: 6 KLM Диаметр крыльчатки: mm 280 CAT Вес: kg 2.7 KLM Одно/трехфазная сеть: 1~ -
EC центробежный вентилятор - RadiCal назад загнутые лопатки, одностороннее всасывание
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение CON10 L черный Сетевое подключение, напряжение питания, фаза, диапазон напряжений — см.заводскую табличку CON11 N синий Сетевое подключение, напряжение питания, нулевой провод, диапазон напряжений — см. заводскую табличку CON12 PE зеленый/желтый Подключение заземления 2 0- 10V PWM желтый 4 Tach белый Выходной сигнал контроля частоты вращения, открытый коллектор, 1 имп./оборот, Isink макс. = 10 мА, БСНН 3 +10 V красный Выход постоянного напряжения 10 В пост. тока +/–3 %, Iмакс. 10 мА, постоянная защита от коротких замыканий, напряжение питания для внешн. устройств (например, потенциометра), БСНН 1 GND синий Заземление для интерфейса управления, БСНН
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-138462-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 1980 152 1,05 2335 0 1375 0 2 230 1910 168 1,4 1960 120 1150 0,48 3 230 1775 165 1,3 1400 240 825 0,96 4 230 1860 166 1,3 905 340 535 1,36 5 230 1600 80 0,55 1885 0 1110 0 6 230 1600 101 0,71 1665 87 980 0,35 7 230 1600 121 0,94 1260 195 740 0,78 8 230 1600 106 0,83 780 251 460 1,01 9 230 1300 43 0,3 1530 0 900 0 10 230 1300 54 0,38 1355 57 795 0,23 11 230 1300 65 0,5 1025 129 605 0,52 12 230 1300 57 0,44 635 166 375 0,67 13 230 1000 19 0,13 1180 0 695 0 14 230 1000 25 0,17 1040 34 615 0,14 15 230 1000 30 0,23 785 76 465 0,31 16 230 1000 26 0,2 485 98 285 0,39
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Data_sheet_RU_-_R3G280RB0203_KM98051_ Размер: 644,6 кб
-
