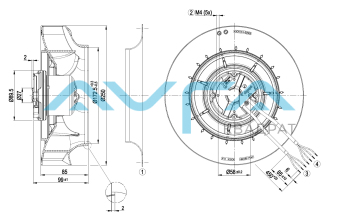

Центробежный (радиальный) вентилятор ebmpapst R3G250RD1703
Артикул:
R3G250RD1703
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 CAT Количество фаз 1 Номинальное напряжение 230 Скорость вращения, об/мин 1955 Входная мощность, кВт 0.08 Потребляемый ток 0.7 [A] Степень защиты IP54 Монтажное положение Any KLM Количество лопаток 7 KLM Диаметр крыльчатки, мм 250 Вес kg 1.5 KLM -
EC центробежный вентилятор - RadiCal назад загнутые лопатки, одностороннее всасывание
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение CON10
L черный Сетевое подключение, напряжение питания, фаза,230 В перем. тока, 50–60 Гц, диапазон напряжений — см.заводскую табличку CON11 N синий Нулевой провод CON12 PE зеленый/желтый Подключение заземления 2 0-10V PWM желтый Управляющий вход 0-10 В или ШИМ,Ri = 100 кОм 3 10 V / max. 1,1 mA красный Выход напряжения 10 В пост. тока, 1,1 мА, гальванически изолировано, с защитой от короткого замыкания 4 Tacho белый Частота вращения на выходе: Открытый коллектор, 1 импульс/оборот, гальв. изолировано 1 GND синий Заземление для интерфейса управления
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-153278-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 2195 80 0,7 1210 0 710 0 2 230 2070 80 0,7 985 110 580 0,44 3 230 1955 80 0,7 675 220 395 0,88 4 230 2060 80 0,7 415 300 245 1,2 5 230 1800 45 0,42 990 0 585 0 6 230 1800 55 0,51 855 84 505 0,34 7 230 1800 63 0,59 610 181 360 0,73 8 230 1800 56 0,52 365 229 215 0,92 9 230 1500 26 0,24 825 0 485 0 10 230 1500 32 0,3 715 58 420 0,23 11 230 1500 36 0,34 510 126 300 0,51 12 230 1500 32 0,3 305 159 180 0,64 13 230 1200 13 0,12 660 0 390 0 14 230 1200 16 0,15 570 37 335 0,15 15 230 1200 19 0,17 405 81 240 0,33 16 230 1200 17 0,15 240 102 140 0,41
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Data_sheet_RU_-_R3G250RD1703_KM99496_ Размер: 702,5 кб
-
