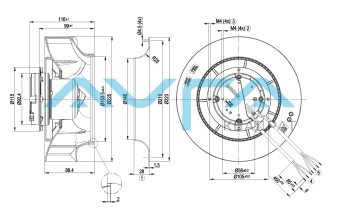

R3G225-RH19-01 Центробежный (радиальный) вентилятор ebmpapst
Артикул:
R3G225RH1901
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток EC Минимальная температура окружающей среды, °C -25 [°C] Максимальная температура окружающей среды, °C 60 [°C] Количество фаз 1 Номинальное напряжение, В 230 Скорость вращения, об/мин 2440 Входная мощность, кВт 0,107 Потребляемый ток, A 0.9 [A] Степень защиты IP 54 Диаметр крыльчатки, мм 225 -
EC центробежный вентилятор - RadiCal назад загнутые лопатки, одностороннее всасывание
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение CON10
L коричневый Сетевое подключение, напряжение питания, фаза, диапазон напряжений — см.заводскую табличку CON11 N синий Нулевой провод CON12 PE зеленый/желтый Подключение заземления 2 0-10V PWM желтый Управляющий вход 0-10 В или ШИМ,Ri = 100 кОм, БСНН 3 10 V / max. 1,1 mA красный Выход постоянного напряжения 10 В пост. тока +/–3 %, Iмакс. 10 мА, постоянная защита от коротких замыканий, напряжение питания для внешн. устройств (например, потенциометра), БСНН 4 Tacho белый Выходной сигнал контроля частоты вращения, открытый коллектор, 1 имп./оборот,Isink макс. = 10 мА, БСНН 1 GND синий Заземление для интерфейса управления, БСНН
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-174671-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 2570 94 0,81 1135 0 670 0 2 230 2475 107 0,9 920 150 540 0,6 3 230 2440 107 0,9 640 300 380 1,2 4 230 2530 99 0,85 385 380 225 1,53 5 230 2200 59 0,51 975 0 575 0 6 230 2200 76 0,64 815 119 480 0,48 7 230 2200 75 0,64 570 238 335 0,96 8 230 2200 65 0,56 335 287 195 1,15 9 230 1800 32 0,28 795 0 470 0 10 230 1800 41 0,35 665 80 395 0,32 11 230 1800 41 0,35 465 159 275 0,64 12 230 1800 36 0,31 275 192 160 0,77 13 230 1400 15 0,13 620 0 365 0 14 230 1400 19 0,17 520 48 305 0,19 15 230 1400 19 0,17 365 96 215 0,39 16 230 1400 17 0,14 210 116 125 0,47
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Data_sheet_RU_-_R3G225RH1901_KM96555_ Размер: 582,2 кб
-
