R3G140-AV05-39 Центробежный вентилятор ebmpapst

Центробежные вентиляторы ebm-papst поставляются с лопатками, загнутыми как вперед, так и назад. Бесшумные центробежные вентиляторы с загнутыми вперед лопатками поставляются в виде комбинации крыльчатки и двигателя и в спиральном корпусе. Центробежные вентиляторы с загнутыми назад лопатками оснащены свободно вращающейся крыльчаткой и не нуждаются в спиральном корпусе. В центробежных вентиляторах, оснащенных двигателем с внешним ротором, двигатель установлен в крыльчатке, что обеспечивает не только его оптимальное охлаждение, но и компактность всей конструкции.Вентиляторы всей линейки могут оснащаться как АС-двигателями, так и ЕС-двигателями.
Среди преимуществ центробежных вентиляторов ebm-papst можно назвать полное управление скоростью вращения с помощью аналоговых сигналов или интерфейсов управления, высокий КПД благодаря применению ЕС-технологии, бесшумную работу.
Центробежные вентиляторы применяются в таких сферах , как отопление, вентиляция и кондиционирование воздуха, а также в системах охлаждения и транспортировки газа или воздуха.

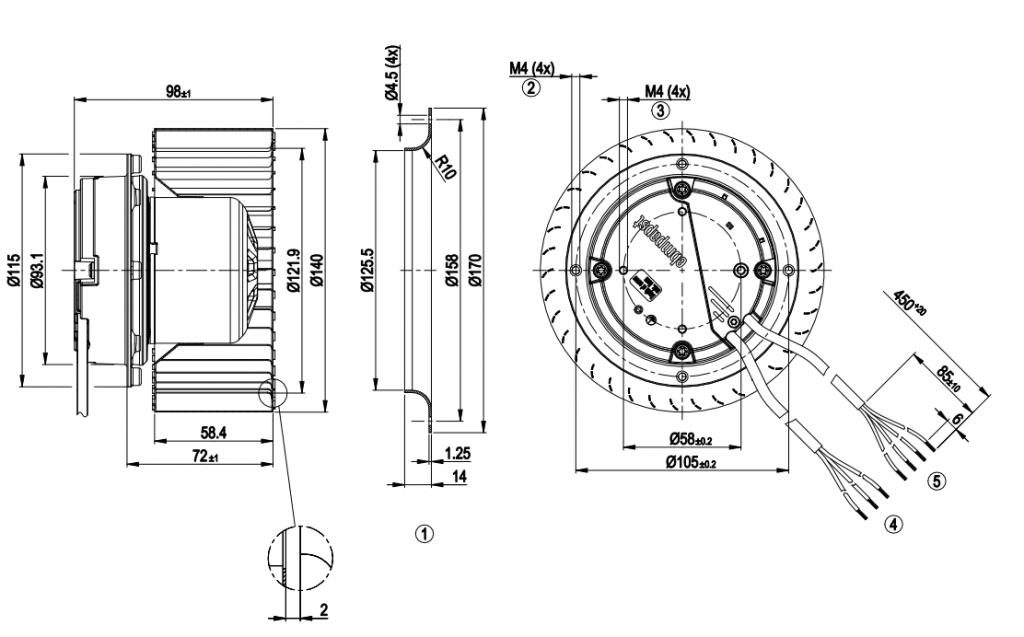

Чертёж изделия:

1	Аксессуар: Входной диффузор 09576-2-4013, не входит в комплект поставки
2	Глубина ввинчивания: макс. 6 мм
3	Глубина ввинчивания: макс. 5 мм
4	Соединительный кабель ПВХ 3G 0,5 мм², 3 присоединенных кабельных наконечника
5	Соединительный кабель ПВХ 4х 0,25 мм², 4 присоединенных кабельных наконечника

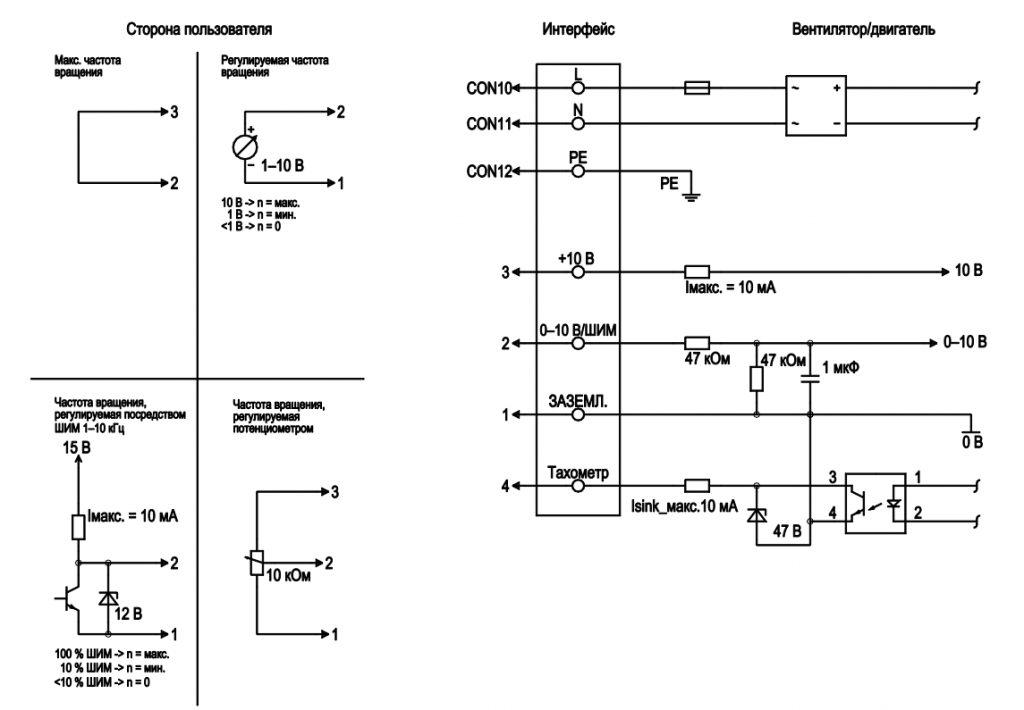

Схема подключения:

Подключение	Маркирование	Цвет	Функция/назначение
CON10	L	коричневый	Сетевое подключение, напряжение питания, фаза, диапазон напряжений — см. заводскую табличку
CON11	N	синий	Сетевое подключение, напряжение питания, нулевой провод, диапазон напряжений — см. заводскую табличку
CON12	PE	зелёный/жёлтый	Подключение заземления
2	0- 10V PWM	жёлтый	0- 10V PWM 0–10 В / вход управления ШИМ, Ri = 100 кОм, БСНН
4	Tach	белый	Выходной сигнал контроля частоты вращения, открытый коллектор, 1 имп./оборот, Isink макс. = 10 мА, БСНН 3 +10 V
3	+10 V	красный	Выход постоянного напряжения 10 В пост. тока +/–3 %, Iмакс. 10 мА, постоянная защита от коротких замыканий, напряжение питания для внешн. устройств (например, потенциометра), БСНН
1	GND	синий	Заземление для интерфейса управления, БСНН

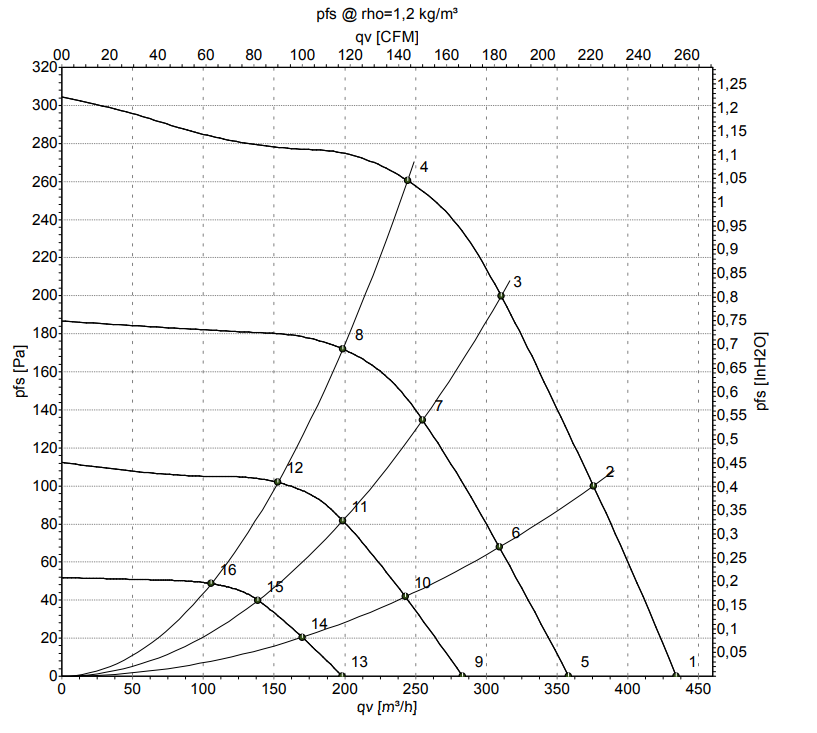

Характеристики, производительность по воздуху 50 Гц:
