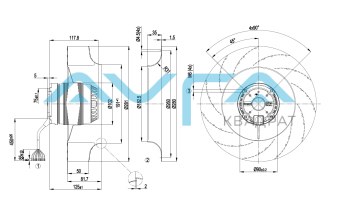

Центробежный вентилятор ebmpapst R2D280AF1009
Артикул:
R2D280AF1009
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток AC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 80 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1+ CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 2730 Входная мощность, кВт 0.21 Потребляемый ток 0.37 [A] Степень защиты IP44 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Количество лопаток 11 KLM Диаметр крыльчатки, мм 280 Вес kg 4.6 KLM -
AC центробежный вентилятор - назад загнутые лопатки, одностороннее всасывание
Схема подключения:
Y Подключение по схеме «Звезда» L1 =U1=Черный U2 зеленый L2 =V1=синий V2 белый L3 =W1=коричневый W2 желтый TOP 2 серых PE зеленый/желтый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-118555-1
Измерение: LU-163501-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давленияU n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 2730 210 0,37 2070 0 1220 0 2 400 2590 300 0,5 1570 250 925 1 3 400 2520 335 0,56 1075 450 635 1,81 4 400 2605 287 0,49 570 600 335 2,41 5 400 2200 160 0,25 1615 0 950 0 6 400 1830 192 0,3 1110 124 655 0,5 7 400 1790 195 0,3 765 227 450 0,91 8 400 1910 181 0,28 420 328 250 1,32
-
Data_sheet_RU_-_R2D280AF1009_KM99365_ Размер: 343,5 кб
-
