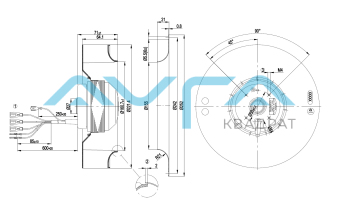

Центробежный вентилятор ebmpapst R2D220AC1420
Артикул:
R2D220AC1420
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток AC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 65 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1+ CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 2650 Входная мощность, кВт 0.074 Потребляемый ток 0.16 [A] Степень защиты IP44 Количество лопаток 11 KLM Диаметр крыльчатки, мм 220 Вес kg 1.7 KLM -
AC центробежный вентилятор назад загнутые лопатки
Схема подключения:
Δ Соединение по схеме треугольника Y Соединение по схеме звезды L1 черный L2 синий L3 коричневый U1 черный V1 синий W1 коричневый U2 зеленый V2 белый W2 желтый TOP серый
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-55254-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давленияU n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 2650 74 0,16 940 0 555 0 2 400 2575 87 0,17 790 100 465 0,4 3 400 2490 98 0,18 610 200 360 0,8 4 400 2505 97 0,18 360 300 210 1,2
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-55256-1
Измерение: LU-55255-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 3080 107 0,18 1085 0 640 0 2 400 2865 140 0,21 785 200 465 0,8 3 400 2805 147 0,22 600 300 355 1,2 4 400 2845 142 0,21 375 400 220 1,61 5 400 2950 98 0,17 1035 0 610 0 6 400 2690 125 0,2 740 176 435 0,71 7 400 2625 132 0,21 560 259 330 1,04 8 400 2655 128 0,21 355 350 210 1,41
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Data_sheet_RU_-_R2D220AC1420_KM99365_ Размер: 341,9 кб
-
