Центробежный (радиальный) вентилятор ebmpapst K3G560PC0401

Артикул: K3G560PC0401

0 руб./шт

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Характеристики
Описание
Задать вопрос

Завод-изготовитель:	epM
Постоянный/переменный ток:	EC
Номинальное напряжение:	400 [VAC]
Скорость вращения:	1760 [rpm]
Входная мощность:	5000 [W]
Потребляемый ток:	7.7 [A]
Минимальная температура окружающей среды:	-25 [°C]
Максимальная температура окружающей среды:	40 [°C]
Степень защиты:	55 CAT

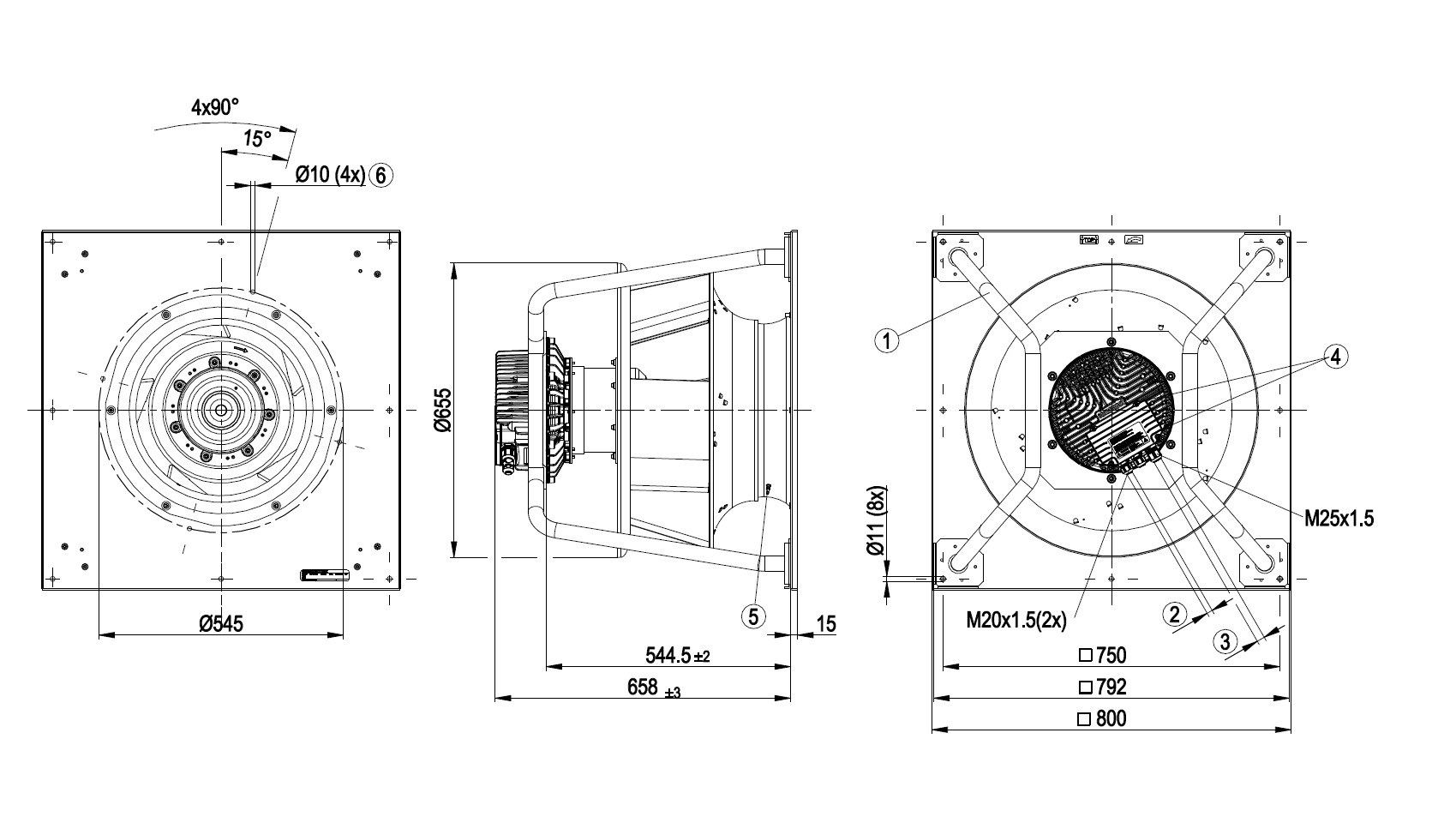

Монтажное положение:	Refer to product drawing KLM
Максимально допустимая темп.окружающей среды	°C +80 KLM
Минимально допустимая темп.окружающей среды	°C -40 KLM
Класс защиты от влаги (F) / класс защиты окружающей среды	H1 CAT
Количество лопаток:	5 KLM
Диаметр крыльчатки:	mm 560 CAT
Вес:	kg 68 KLM
Одно/трехфазная сеть:	3~

EC центробежный модуль - RadiPac назад загнутые лопатки, одностороннее всасывание с креплением кронштейн

Схема подключения:

№	Подкл.	Маркирование	Функция / назначение
KL1	1,2,3	L1,L2,L3	Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
PE	PE	PE	Заземляющая клемма, подключение защитного заземления
KL2	1	NO	Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке
KL2	2	COM	Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА
KL2	3	NC	Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке
KL3	1	RSA	Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН
KL3	2	RSB	Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН
KL3	3	GND	Заземление для интерфейса управления, БСНН
KL3	4	Ain1U	Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН
KL3	5	+10 V	Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН
KL3	6	Ain1 I	Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН
KL3	7	Din1	Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН
KL3	8	Din2	Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	9	Din3	Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	10	GND	Заземление для интерфейса управления, БСНН
KL3	11	Ain2 U	Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН
KL3	12	+20 V	Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения
KL3	13	Ain2 I	Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН
KL3	14	Aout	Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН

Характеристики: производительность по воздуху 50 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-173565-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	400	1760	2788	4,36	21265	0	12515	0
2	400	1760	4251	6,52	16980	500	9995	2,01
3	400	1760	5000	7,7	12180	1000	7170	4,01
4	400	1760	4788	7,32	8165	1300	4805	5,22
5	400	1575	1956	3,17	18670	0	10990	0
6	400	1510	2650	4,16	14495	368	8530	1,48
7	400	1480	2956	4,61	10205	701	6010	2,81
8	400	1490	2845	4,45	6865	920	4040	3,69
9	400	1365	1306	2,29	16125	0	9490	0
10	400	1325	1802	2,96	12670	281	7460	1,13
11	400	1305	2023	3,27	8980	543	5285	2,18
12	400	1310	1937	3,15	6025	709	3545	2,85
13	400	1145	827	1,58	13465	0	7925	0
14	400	1115	1113	2,04	10640	199	6260	0,8
15	400	1100	1271	2,25	7585	388	4465	1,56
16	400	1105	1212	2,17	5085	505	2990	2,03

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления
