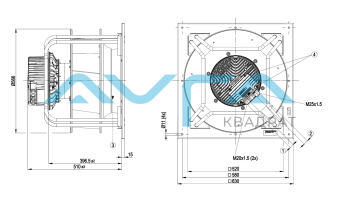

Центробежный (радиальный) вентилятор ebmpapst K3G500AQ3368

Артикул: K3G500AQ3368

0 руб./шт

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Характеристики
Описание
Задать вопрос

Завод-изготовитель:	epM
Постоянный/переменный ток:	EC
Номинальное напряжение:	400 [VAC]
Скорость вращения:	2200 [rpm]
Входная мощность:	5400 [W]
Потребляемый ток:	8.1 [A]
Минимальная температура окружающей среды:	-25 [°C]
Максимальная температура окружающей среды:	45 [°C]
Степень защиты:	55 CAT
Монтажное положение:	Shaft horizontal or rotor on bottom; rotor on top on request KLM
Максимально допустимая темп.окружающей среды	°C +80 KLM
Минимально допустимая темп.окружающей среды	°C -40 KLM
Класс защиты от влаги (F) / класс защиты окружающей среды	H1 CAT
Количество лопаток:	7 KLM
Диаметр крыльчатки:	mm 500 CAT
Вес:	kg 56.5 KLM
Одно/трехфазная сеть:	3~

EC центробежный модуль - назад загнутые лопатки, одностороннее всасывание с креплением кронштейн

Схема подключения:

№	Подкл.	Маркирование	Функция / назначение
KL1	1,2,3	L1,L2,L3	Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
PE	PE	PE	Заземляющая клемма, подключение защитного заземления
KL2	1	NO	Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке
KL2	2	COM	Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА
KL2	3	NC	Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке
KL3	1	RSA	Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН
KL3	2	RSB	Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН
KL3	3	GND	Заземление для интерфейса управления, БСНН
KL3	4	Ain1U	Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН
KL3	5	+10 V	Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН
KL3	6	Ain1 I	Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН
KL3	7	Din1	Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН
KL3	8	Din2	Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	9	Din3	Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	10	GND	Заземление для интерфейса управления, БСНН
KL3	11	Ain2 U	Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН
KL3	12	+20 V	Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения
KL3	13	Ain2 I	Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН
KL3	14	Aout	Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН

Характеристики: производительность по воздуху 50 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-169587-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	400	2200	3488	5,41	15625	0	9195	0
2	400	2200	4465	6,85	13340	600	7850	2,41
3	400	2200	5400	8,1	9900	1200	5825	4,82
4	400	2200	4991	7,65	6695	1500	3940	6,02
5	400	1900	2184	3,39	13365	0	7870	0
6	400	1900	2852	4,38	11485	447	6760	1,79
7	400	1900	3310	5,07	8520	896	5015	3,6
8	400	1900	3143	4,81	5740	1109	3380	4,45
9	400	1600	1304	2,02	11255	0	6625	0
10	400	1600	1703	2,61	9670	317	5695	1,27
11	400	1600	1976	3,02	7175	635	4225	2,55
12	400	1600	1877	2,87	4835	787	2845	3,16
13	400	1300	699	1,08	9145	0	5385	0
14	400	1300	913	1,4	7860	209	4625	0,84
15	400	1300	1060	1,62	5830	419	3430	1,68
16	400	1300	1007	1,54	3930	519	2310	2,08

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления
