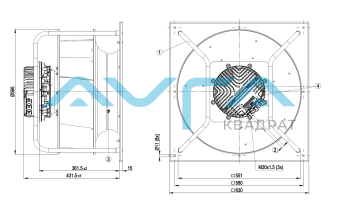

Центробежный (радиальный) вентилятор ebmpapst K3G500AP2568

Артикул: K3G500AP2568

0 руб./шт

Доступно

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Характеристики
Описание
Задать вопрос

Завод-изготовитель:	epM
Постоянный/переменный ток:	EC
Номинальное напряжение:	400 [VAC]
Скорость вращения:	1910 [rpm]
Входная мощность:	3450 [W]
Потребляемый ток:	5.3 [A]
Минимальная температура окружающей среды:	-25 [°C]
Максимальная температура окружающей среды:	45 [°C]
Степень защиты:	55 CAT
Монтажное положение:	Refer to product drawing KLM
Максимально допустимая темп.окружающей среды	°C +80 KLM
Минимально допустимая темп.окружающей среды	°C -40 KLM
Класс защиты от влаги (F) / класс защиты окружающей среды	H1 CAT
Количество лопаток:	7 KLM
Диаметр крыльчатки:	mm 500 CAT
Вес:	kg 32 KLM
Одно/трехфазная сеть:	3~

EC центробежный модуль - RadiPac назад загнутые лопатки, одностороннее всасывание с креплением кронштейн

Схема подключения:

№	Подкл.	Маркирование	Функция / назначение
KL1	1,2,3	L1,L2,L3	Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
PE	PE	PE	Заземляющая клемма, подключение защитного заземления
KL2	1	NO	Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке
KL2	2	COM	Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА
KL2	3	NC	Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке
KL3	1	RSA	Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН
KL3	2	RSB	Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН
KL3	3	GND	Заземление для интерфейса управления, БСНН
KL3	4	Ain1U	Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН
KL3	5	+10 V	Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН
KL3	6	Ain1 I	Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН
KL3	7	Din1	Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН
KL3	8	Din2	Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	9	Din3	Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	10	GND	Заземление для интерфейса управления, БСНН
KL3	11	Ain2 U	Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН
KL3	12	+20 V	Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения
KL3	13	Ain2 I	Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН
KL3	14	Aout	Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН

Характеристики: производительность по воздуху 50 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-162386-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	400	1910	2365	3,53	13395	0	7885	0
2	400	1910	3066	4,61	11550	500	6800	2,01
3	400	1910	3450	5,3	8855	900	5210	3,61
4	400	1910	3340	5,02	5775	1150	3400	4,62
5	400	1600	1343	2	11095	0	6530	0
6	400	1600	1745	2,62	9580	344	5640	1,38
7	400	1600	2014	3,04	7380	622	4345	2,5
8	400	1600	1903	2,86	4790	790	2820	3,17
9	400	1300	720	1,07	9015	0	5305	0
10	400	1300	936	1,41	7785	227	4580	0,91
11	400	1300	1080	1,63	5995	411	3530	1,65
12	400	1300	1021	1,53	3890	522	2290	2,1
13	400	1000	328	0,49	6935	0	4080	0
14	400	1000	426	0,64	5985	134	3525	0,54
15	400	1000	492	0,74	4610	243	2715	0,98
16	400	1000	465	0,7	2995	309	1760	1,24

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления
