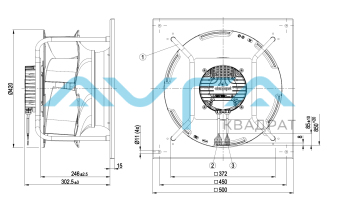

Центробежный (радиальный) вентилятор ebmpapst K3G400RJ7501

Артикул: K3G400RJ7501

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Характеристики
Описание
Техническая документация
Задать вопрос

Завод-изготовитель:	epM
Постоянный/переменный ток:	EC
Номинальное напряжение:	400 [VAC]
Скорость вращения:	2060 [rpm]
Входная мощность:	1320 [W]
Потребляемый ток:	2.1 [A]
Минимальная температура окружающей среды:	-25 [°C]
Максимальная температура окружающей среды:	50 [°C]
Степень защиты:	55 CAT
Монтажное положение:	Refer to product drawing KLM
Максимально допустимая темп.окружающей среды	°C +80 KLM
Минимально допустимая темп.окружающей среды	°C -40 KLM
Класс защиты от влаги (F) / класс защиты окружающей среды	H1 CAT
Количество лопаток:	6 KLM
Диаметр крыльчатки:	mm 400 CAT
Вес:	kg 16.5 KLM
Одно/трехфазная сеть:	3~

EC центробежный модуль - RadiCal назад загнутые лопатки, одностороннее всасывание с креплением кронштейн

Схема подключения:

№	Подкл.	Маркирование	Цвет	Функция / назначение
1	1, 2	PE	зеленый/желтый	Защитный провод
1	3	L1	черный	Напряжение питания
1	4	L2	черный	Напряжение питания
1	5	L3	черный	Напряжение питания
1	6	NC	белый	1 Реле состояния, плавающий контакт состояния с нулевым потенциалом,размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс.2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базиснаяизоляция относительно интерфейса управления
1	7	COM	белый	2 Реле состояния, плавающий контакт состояния с нулевым потенциалом,размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс.2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базисная изоляция относительно интерфейса управления
2	8	0-10V	желтый	Аналоговый вход (заданное значение); 0–10 В; Ri = 100 кОм; параметрируемая кривая, БСНН
2	10	RSB	коричневый	Сопряжение RS485 для MODBUS, RSB; БСНН
2	11	RSA	белый	Сопряжение RS485 для MODBUS, RSA; БСНН
2	12	GND	синий	Заземление для интерфейса управления, БСНН
2	13	+10V	красный	Выход постоянного напряжения 10 В пост. тока, +10 В +/-3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН Вход постоянного напряжения 24 В пост. тока для параметрирования через MODBUS без сетевого напряжения

Характеристики: производительность по воздуху 50 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-152014-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	400	2120	965	1,56	6930	0	4080	0
2	400	2110	1245	2	5765	360	3395	1,45
3	400	2060	1320	2,1	4245	650	2500	2,61
4	400	2100	1285	2,06	2795	850	1645	3,41
5	400	1800	592	0,96	5885	0	3465	0
6	400	1800	775	1,24	4930	261	2905	1,05
7	400	1800	875	1,41	3695	494	2175	1,98
8	400	1800	809	1,3	2395	624	1410	2,51
9	400	1500	342	0,55	4905	0	2885	0
10	400	1500	448	0,72	4110	182	2420	0,73
11	400	1500	506	0,81	3080	343	1815	1,38
12	400	1500	468	0,75	1995	433	1175	1,74
13	400	1200	175	0,28	3925	0	2310	0
14	400	1200	230	0,37	3290	116	1935	0,47
15	400	1200	259	0,42	2465	219	1450	0,88
16	400	1200	240	0,38	1595	277	940	1,11

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Data_sheet_RU_-_K3G400RJ7501_KM99339_ Размер: 687,8 кб
