Центробежный (радиальный) вентилятор ebmpapst K3G355AY4002

Артикул: K3G355AY4002

Доступно

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Характеристики
Описание
Техническая документация
Задать вопрос

Завод-изготовитель	epM
Постоянный/переменный ток	EC
Минимальная температура окружающей среды:	-25 [°C]
Максимальная температура окружающей среды:	40 [°C]
Максимально допустимая темп.окружающей среды	°C +80 KLM
Минимально допустимая темп.окружающей среды	°C -40 KLM
Класс защиты от влаги (F) / класс защиты окружающей среды	H1 CAT
Количество фаз	3
Номинальное напряжение	400 В
Скорость вращения	2600 об/мин
Входная мощность	1,7 кВт
Потребляемый ток	2.6 [A]
Степень защиты	54 CAT

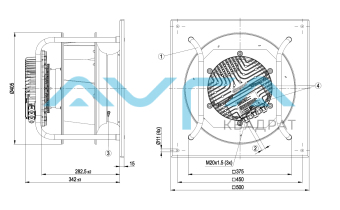

Монтажное положение	Refer to product drawing KLM
Количество лопаток	7 KLM
Диаметр крыльчатки	355 мм
Вес	kg 23 KLM

EC центробежный модуль - RadiPac назад загнутые лопатки, одностороннее всасывание с креплением кронштейн

Схема подключения:

№	Подкл.	Маркирование	Функция / назначение
KL1	1,2,3	L1,L2,L3	Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
PE	PE	PE	Заземляющая клемма, подключение защитного заземления
KL2	1	NO	Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке
KL2	2	COM	Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА
KL2	3	NC	Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке
KL3	1	RSA	Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН
KL3	2	RSB	Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН
KL3	3	GND	Заземление для интерфейса управления, БСНН
KL3	4	Ain1U	Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН
KL3	5	+10 V	Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН
KL3	6	Ain1 I	Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН
KL3	7	Din1	Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН
KL3	8	Din2	Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	9	Din3	Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	10	GND	Заземление для интерфейса управления, БСНН
KL3	11	Ain2 U	Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН
KL3	12	+20 V	Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения
KL3	13	Ain2 I	Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН
KL3	14	Aout	Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН

Характеристики: производительность по воздуху 50 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-158072-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	400	2600	1117	1,72	6670	0	3925	0
2	400	2600	1482	2,29	5565	500	3275	2,01
3	400	2600	1700	2,6	4270	850	2515	3,41
4	400	2600	1627	2,51	2945	1050	1735	4,22
5	400	2425	889	1,39	6185	0	3640	0
6	400	2380	1129	1,77	5060	415	2975	1,67
7	400	2360	1220	1,87	3845	690	2265	2,77
8	400	2370	1205	1,88	2655	856	1560	3,44
9	400	1870	438	0,78	4805	0	2830	0
10	400	1850	545	0,92	3915	248	2305	1
11	400	1835	594	0,97	2995	419	1765	1,68
12	400	1840	581	0,97	2060	516	1215	2,07
13	400	1225	149	0,35	3125	0	1840	0
14	400	1205	180	0,39	2545	105	1495	0,42
15	400	1200	193	0,43	1940	175	1140	0,7
16	400	1200	190	0,42	1340	218	790	0,88

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Data_sheet_RU_-_K3G355AY4002_KM99339_ Размер: 874,4 кб
